Microscopi per elettronica e applicazioni professionali
Microscopi professionali per elettronica e applicazioni industriali, idonei per attività tipiche nel settore elettronico quali l’ispezione ottica di componenti e circuiti stampati in attività di riparazione e rilavorazione e più genericamente in lavorazioni SMD.
I sistemi di ispezione ottica e/o digitale proposti soddisfano esigenze applicative e mercati molto diversi tra loro. Oltre che nella fascia di prezzo, che va dai modelli più economici per l’ispezione ottica di base all’altissima gamma, si differenziano tra loro per il tipo di visione (bidimensionale o tridimensionale), il range degli ingrandimenti disponibili, l’ergonomia, la possibilità di raccogliere e condividere dati e la possibilità di effettuare misurazioni.
Dettagli tecnici e funzionalità sono riportati a fondo pagina nelle tabelle comparative suddivise per tipologia di microscopio.
Per un esame dettagliato si rimanda alle schede prodotto di ogni articolo e alla consulenza del nostro ufficio commerciale.
Catalogo microscopi
-
Spedizione

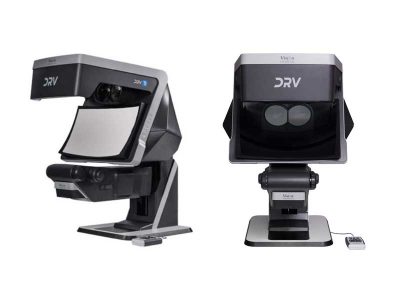

Gratuita!DRVZ1 Visualizzatore 3D FULL HD Deep Reality Viewer
(Codice: 159558A)19.080,00€/Pz + IVA23.277,60€/Pz IVA inclusa -
Spedizione

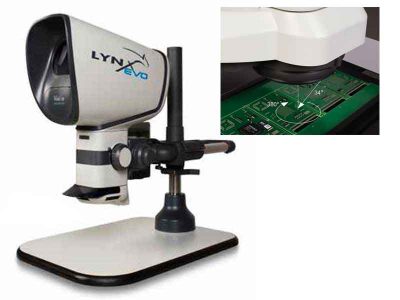

Gratuita!LYNX EVO Stereomicroscopio con stativo multipiano e prisma (4.2-42x / 6.2-68x)
(Codice: 149780C)13.680,00€/Pz + IVA16.689,60€/Pz IVA inclusa -
Spedizione

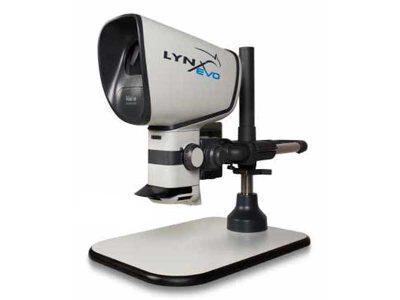

Gratuita!LYNX EVO Stereomicroscopio con stativo multipiano (2.7-27x)
(Codice: 149780B)11.340,00€/Pz + IVA13.834,80€/Pz IVA inclusa -
Spedizione

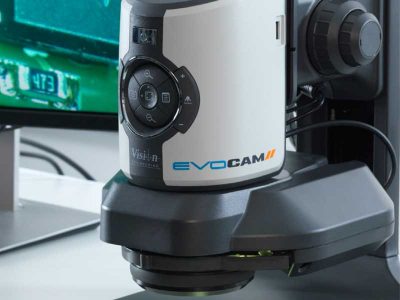

Gratuita!EVOCAM II Videomicroscopio FULL HD con misurazioni
(Codice: 159559A)7.830,00€/Pz + IVA9.552,60€/Pz IVA inclusa -
Spedizione

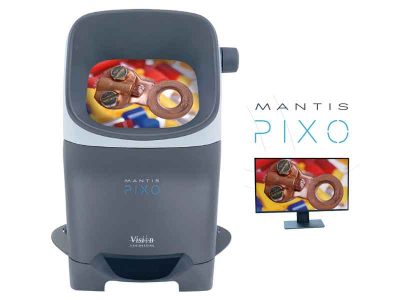

Gratuita!Microscopio 3D senza oculari Mantis PIXO con telecamera HD (3-15x, 4 formati)
(Codice: PIXO)5.094,00 – 5.769,00€/Pz + IVA6.214,68 – 7.038,18€/Pz IVA inclusa -
Spedizione

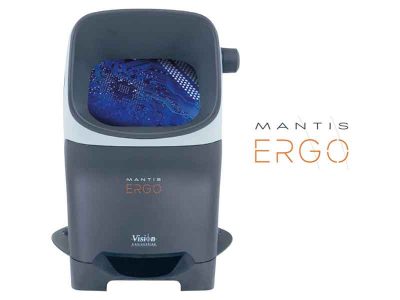

Gratuita!Microscopio 3D senza oculari Mantis ERGO (3-15x, 4 formati)
(Codice: ERGO)3.690,00 – 4.365,00€/Pz + IVA4.501,80 – 5.325,30€/Pz IVA inclusa -
Spedizione

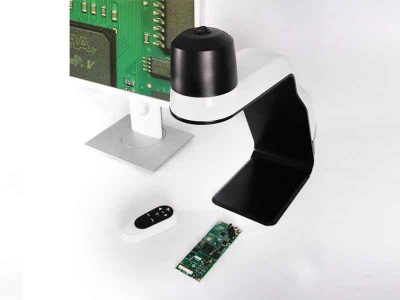

Gratuita!TEKSCOPEPLUS Microscopio USB digitale Full HD (46-460x)
(Codice: 159560KA)2.792,00€/Pz + IVA3.406,24€/Pz IVA inclusa -
Spedizione

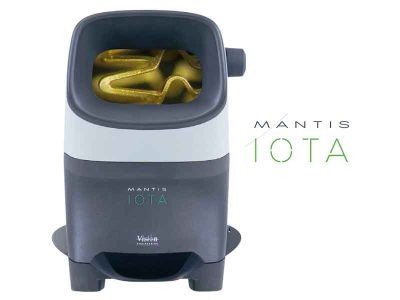

Gratuita!Microscopio 3D senza oculari Mantis IOTA (3-8x, 3 formati)
(Codice: IOTA)1.908,00 – 2.583,00€/Pz + IVA2.327,76 – 3.151,26€/Pz IVA inclusa
Comparazione offerta microscopi
Visori 3D senza oculari, sistemi di ispezione ottica digitale, microscopi per l’ispezione ottica di base: scopri quale articolo soddisfa le tue esigenze scorrendone le caratteristiche principali.
Per approfondimenti, consulta la scheda prodotto del microscopio che ti interessa o contatta il nostro ufficio commerciale per avere maggiori dettagli.
Applicazioni e mercati
I microscopi proposti sono pensati per svariate applicazioni: assistenza e riparazione, ricerca e sviiluppo, controllo qualità in settori interessati alla documentazione, standardizzazione e controllo dei processi di ispezione ottica, con ingrandimenti ottici di precisione fino a 760x.
Mercati: Industria elettronica – Dispositivi medicali – Plastica e gomma – Meccanica di precisione – Lavorazione metalli – Gioielleria – Automotive & Aviation – Engineering, Packaging & Labelling – Farmaceutico – Valutazione arte e antichità – Attività di ispezione ottica in istituti scolastici e laboratori di rilavorazione dentale – Trapianto capelli – Medicina forense.

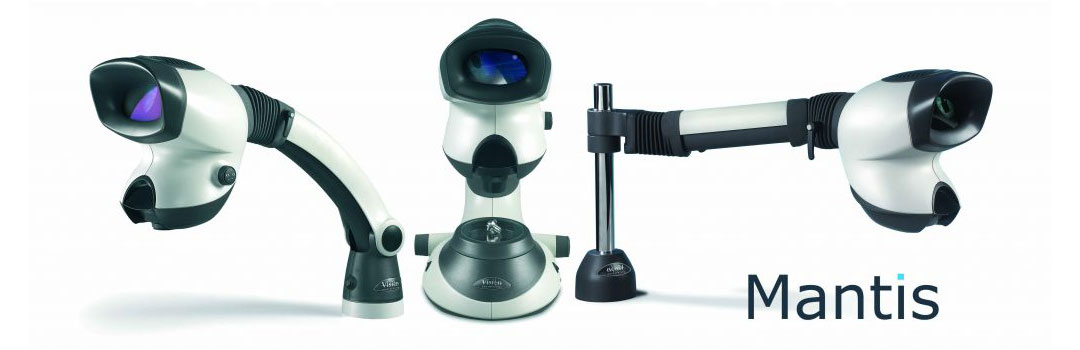

1. Visori 3D Vision Engineering per ispezione ottica senza oculari

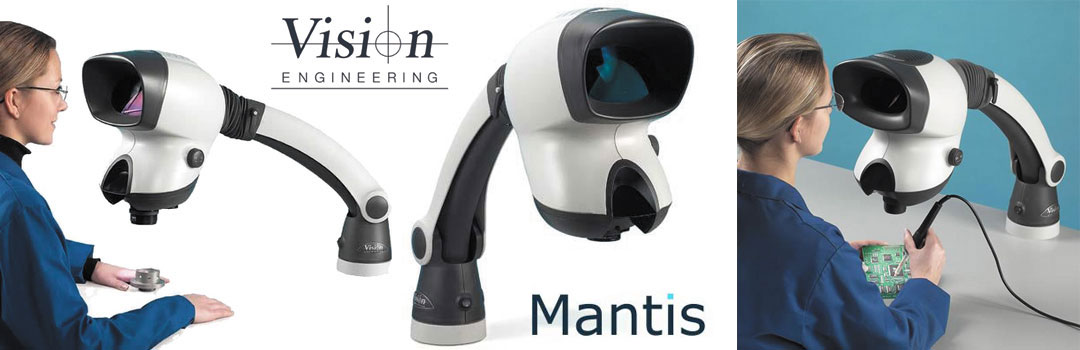

MANTIS IOTA | MANTIS ERGO / PIXO | LYNX EVO EV0502-45 / EVO504 |
DRV-Z1 DEEP REALITY VIEWER |
|
Tecnologia | Visore stereo ottico | Visore stereo ottico | Visore stereo ottico con tecnologia Dynascope |
Visore stereo digitale con specchio concavo DRV |
Zoom | X | X | ||
Ingrandimenti | Obiettivi per ingrandimento fisso disponibilii*: 3x, 4x, 6x, 8x – *Ottica NON inclusa |
Obiettivi per ingrandimento fisso disponibilii, alloggiabili fino a 3 per volta nella torretta a cambio rapido*: 3x, 4x, 6x, 6x SLWD, 8x, 8x SLWD, 10x, 15x – *Ottica NON inclusa |
Ingrandimenti con lenti optional: fino a 240x – Con obiettivi in dotazione: EVO502-45 2.7 ÷ 27 x EVO504 6.8 ÷ 68 x 4.2 ÷ 42 x (34°) |
Ingrandimenti ottici disponibili*: 6.1 ÷ 61 x 7.4 ÷ 74 x 9.3 ÷ 93 x Ingrandimento digitale: ulteriori 2x – *Ottica NON inclusa |
Acquisizione immagini/video digitali |
Di serie nel mod. PIXO con videocamera digitale integrata e connessione USB 3.0 | Optional | USB 2.0, HDMI | |
Software di elaborazione e dimensionamento immagini/video | Software Vi-Capture incluso nel mod. PIXO | Optional | Optional | |
Illuminazione integrata | Bianca, Bianca+UV (a seconda dello stativo) | Bianca, Bianca+UV (a seconda dello stativo) | Bianca | Bianca |
Visione obliqua |
Di serie con EVO504 |
2. Sistemi di ispezione ottica digitale

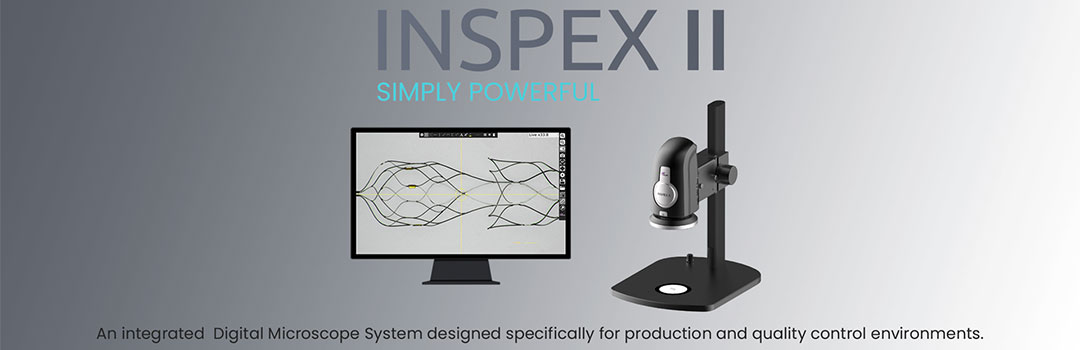

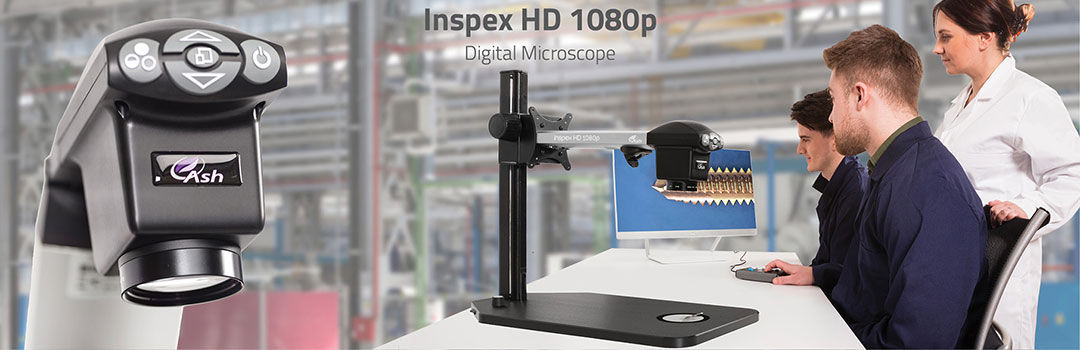

INSPEX 3 ASH TECHNOLOGIES |

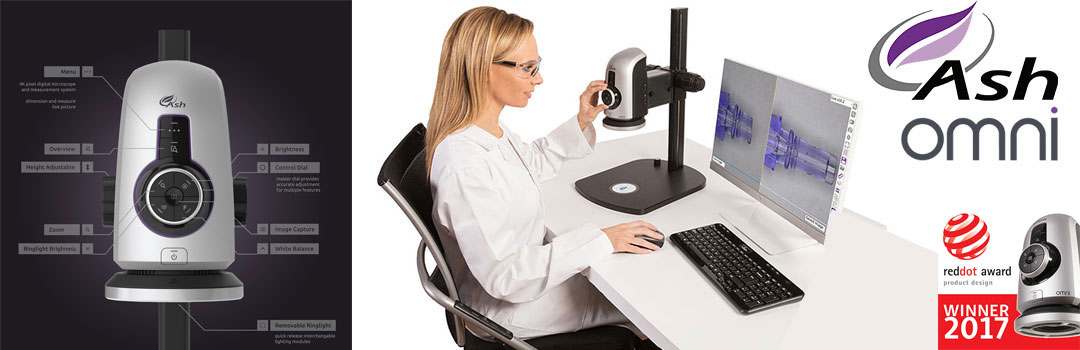

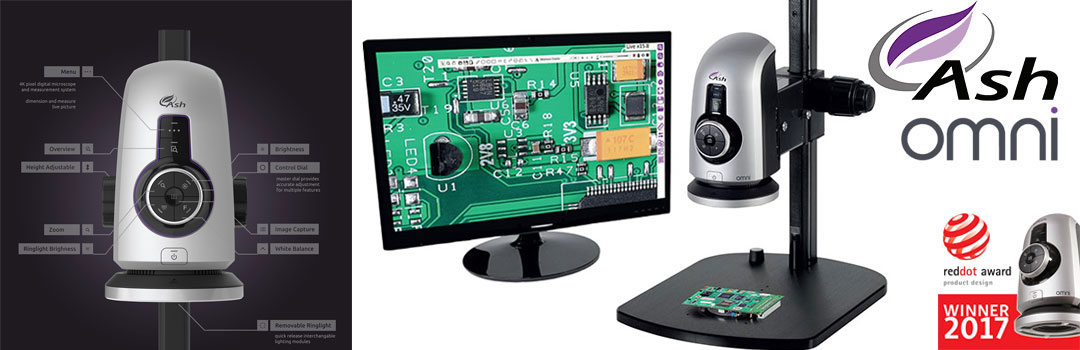

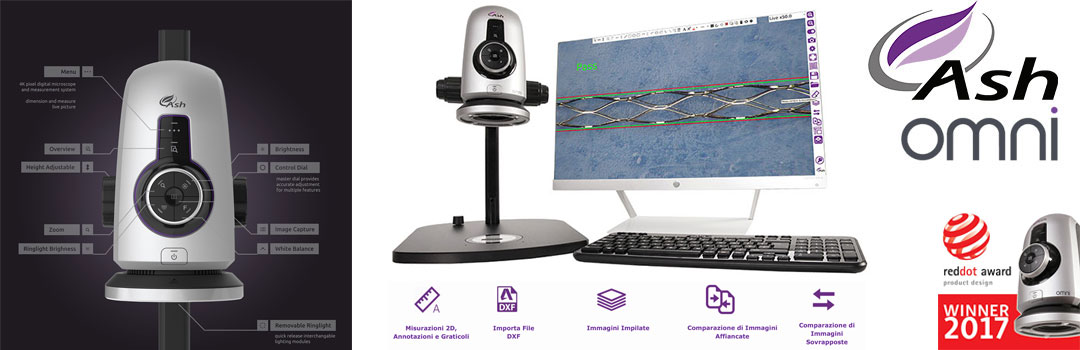

OMNI 3 ASH TECHNOLOGIES |
EVOCAM II VISION ENGINEERING |
VE CAM 50/80 VISION ENGINEERING |
|
Tecnologia | Videomicroscopio digitale FULL HD, 60fps Zoom: 30x ottico, 2x digitale |
Videomicroscopio digitale FULL HD, 60fps Zoom: 30x ottico, 2x digitale |
Videomicroscopio digitale FULL HD, 50fps & 60fps (commutabili) Zoom: 30x ottico, 12x digitale |
Microscopio digitale FULL HD Zoom digitale |
Ingrandimenti* | Con lente in dotazione: 2.1 ÷ 65.6 x (ottico) 65.6 ÷ 131.6 d (digitale) – Range ingrandimenti disponibili: 2.1 ÷ 637 x (ottico) 65.6 ÷ 1256.1 d (digitale) |
Con lente in dotazione: 2.5 ÷ 68 x (ottico) 69 ÷ 136.5 d (digitale) – Range ingrandimenti disponibili: 2.5 ÷ 673 x (ottico) 69 ÷ 1317 d (digitale) |
Ottica non inclusa – Range ingrandimenti disponibili: 0.8 ÷ 760 x (ottico) Max. 9000x (digitale) |
Ingrandimento min./max. 9.97 / 49.9 x (VE Cam 50) 6.23 / 31.5 x (VE Cam 80) |
Funzionalità incluse | Autofocus superveloce con messa a fuoco rapida di punti di interesse; Messa a fuoco manuale con perfezionamento punti di interesse; Controlli avanzati della videocamera (nitidezza, saturazione, contrasto, velocità dell’otturatore); Correzione di distorsione ottica; Calibrazione continua; Privilegi utente; Messa a fuoco multilivello automatica; Misurazioni 2D; Annotazioni. |
Autofocus superveloce con messa a fuoco rapida di punti di interesse; Messa a fuoco manuale con perfezionamento punti di interesse; Controlli avanzati della videocamera (nitidezza, saturazione, contrasto, velocità dell’otturatore); Correzione di distorsione ottica; Calibrazione continua; Privilegi utente; Networking e nvio email direttamente da OMNI; Interfaccia grafica con controllo mouse e tastiera.Free Trial di tutte le applicazioni avanzate (max. 30 accessi per ogni App). |
Messa a fuoco automatica e manuale; Privilegi utente; 10 Preselezioni programmabili; Condivisione delle impostazioni tra operatori diversi.Strumenti integrati nella videocamera: Calibrazione continua; Griglie; Overlays; Cursori mobili (X, Y, D); Dimensionamento. |
Salvataggio interno immagini con riproduzione immagini salvate – Hotspot WiFi con mirroring dello schemo (solo Windows e Android) – Touch screen compatibile con tasti rapidi su schermo – Zoom touch – Lente di ingrandimento dell’area – Visualizzazione contemporanea di panoramica e dettaglio – 10 preset programmabili – Sovrapposizioni grafiche sull’immagine – Time stamp – Reticolo a colori – Griglie – Regolazione dell’esposizione e bilanciamento del bianco – Menu multilingua. |
Funzionalità optional | Ash PC capture, per ottenere live video Full HD 60 fps su PC; Visione obliqua a 360°. |
Misurazioni 2D; Misurazioni 3D (Assi X, Y, Z); Annotazioni & Reticoli; Importazione/Esportazione file DXF; Image stacking (messa a fuoco multilivello); Image stitching (collage immagini); Comparazione immagini sovrapposte; Confronta immagini affiancate; Contapezzi; Analisi dei colori; Ash PC capture, per ottenere live video Full HD 60 fps su PC; Visone obliqua a 360°. |
Visione obliqua a 360°; Messa a fuoco multilivello; Software avanzati per acquisizione immagini, annotazioni, misurazioni a video, controllo della telecamera e generazione report. |
Software avanzati per il dimensionamento e per l’elaborazione delle immagini. |
Acquisizione immagini/video | Memoria interna (16gb), Acquisizione su supporto USB removibile, Trasferimento a PC | Memoria interna (16gb), Acquisizione su supporto USB removibile (8gb), Trasferimento a PC | Acquisizione su supporto USB, Trasferimento a PC via cavo (HDMI, USB 3.0) o wireless (con chiavetta WI-FI) | Solo immagini – Acquisizione su memoria interna e chiavetta USB |
Connettività | HDMI – 4 x USB 2.0 – Mini USB – 3 x IO – DC Power Jack 24V | HDMI – 4 x USB 2.0 – Connettore Ethernet RJ45 – 3 x IO – DC Power Jack 24V | HDMI – USB 3.0 – WI-FI | HDMI – USB – WI-FI |
Illuminazione integrata |
X | X | X | X |
Messa a terra | X | X | ||
Elementi inclusi nella fornitura |
INSPEX 3 – Anello luminoso – Lente +5 – Mouse e tappetino – Alimentatore – Cavo HDMI/HDMI – Cavo Mini USB per collegamento con PC – Cavo di messa a terra – Memoria USB – Bracci di supporto – Manuale operativo – Panno di pulizia (Stativo NON incluso) |
OMNI 3 – Anello luminoso – Lente +5 – Mouse, tappetino e tastiera – Alimentatore – Cavo HDMI/HDMI – Cavo USB Mini – Cavo di messa a terra – Chiavetta USB (8gb) – Bracci di supporto – Manuale utente – Panno di pulizia (Stativo NON incluso) |
EVO CAM II con telecamera, controllo zoom e funzionalità di misurazioni a video – Stativo multipiano – Monitor LED 24″ – Illuminatore circolare 8LED | VE CAM con campo visivo da 50 mm o da 80 mm, completo di ottica e stativo – La dotazione di serie varia a seconda dello stativo prescelto. |
Accessori disponibili | Gamma lenti, filtri e ottiche speciali – Visualizzazione obliqua – Luce diffusa – Luce polarizzata – Luce UV – Gamma tastiere e stativi – Ash PC capture | Gamma lenti, filtri e ottiche speciali – Visualizzazione obliqua – Luce diffusa – Luce polarizzata – Luce UV – Gamma tastiere e stativi – Ash PC capture – Gamma App | Gamma obiettivi, filtri e ottiche speciali – Prisma per visione obliqua – Tastiera – Gamma stativi – Illuminazione UV – Illuminazione trasmessa dal basso – Tavolino mobile – Software di elaborazione immagine e dimensionamento avanzati | Gamma illuminazione – Gamma stativi – Software per gestione avanzata immagini – Addattatori per il collegamento di monitor mini (10″-12″) sugli stativi – Mouse – Tastiera – Consolle – Monitor – Pulsante a pedale – PC con configurazione ad hoc per ispezione ottica con sistemi Vision. |
* Questo parametro può variare a seconda dello schermo utilizzato per la visualizzazione degli ingrandimenti

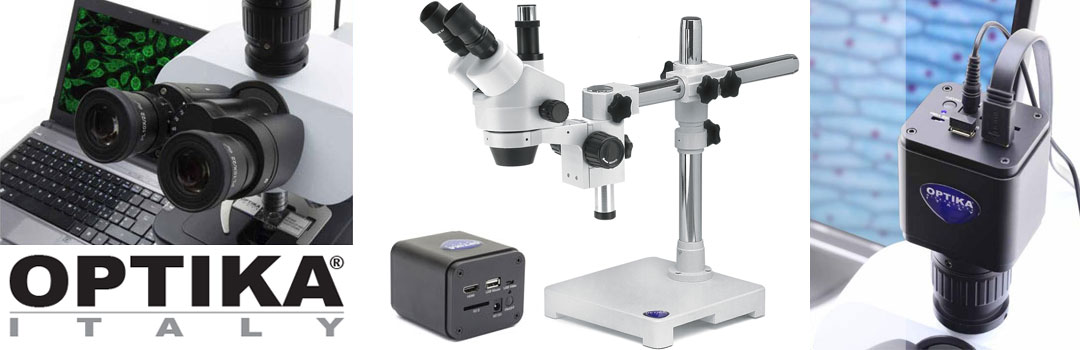

3. Microscopi per ispezione ottica di base

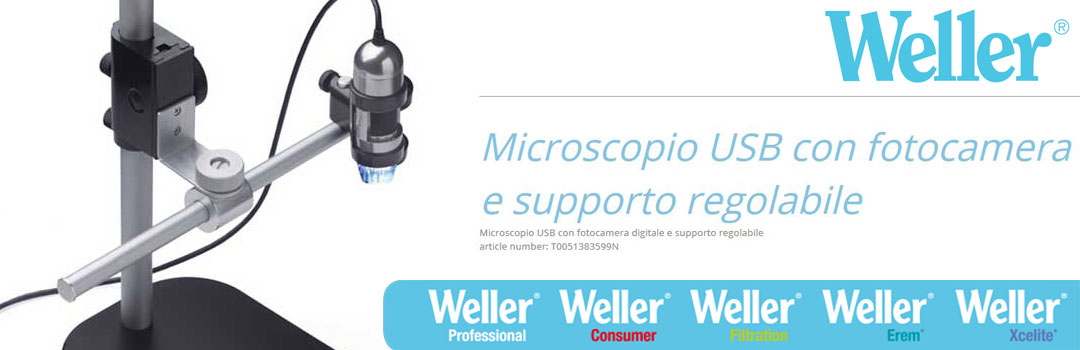

WELLER T005138599N | IN5000 | IN5200 | IN5300 | SLX5 | |
Tecnologia | Videomicroscopio USB digitale | Microscopio stereo ottico binoculare | Microscopio stereo ottico binoculare | Microscopio stereo ottico trinoculare | Microscopio stereo ottico trinoculare |
Zoom | X | X | X | X | |
Ingrandimenti | 20x ÷ 90x | 20x – Ingrandimenti disponibili con lenti optional: 10x |
7x ÷ 45x – Ingrandimenti disponibili con lenti optional: 3.5x ÷ 33.75x |
7x ÷ 45x – Ingrandimenti disponibili con lenti optional: 3.5x ÷ 33.75x |
7x ÷ 45x – Ingrandimenti disponibili con lenti optional: 3.5x ÷ 90x |
Acquisizione iimmagini/video | Telecamera USB integrata (display 1280×1024 MP, velocità in fotogrammi 30fps, salvataggio file BMP, JPG, AVI) | Optional – Può ospitare una telecamera nel terzo oculare |
Optional – Può ospitare una telecamera nel terzo oculare |
||
Elaborazione immagini/video e dimensionamento | Optional – Software in dotazione con la telecamera mod. IN5930 |
Optional – Software in dotazione con le telecamere mod. WH5 e H4K |
|||
Illuminazione integrata | X | X | |||
Protezione ESD | X | ||||
Inclusi nella fornitura | Microscopio digitale Weller T0051383599N – Lente 4di – Cavo di collegamento 1.8m – Software applicativo per PC | Stereomicroscopio IN5000 con lente 10x e obiettivo 2x | Stereomicroscopio zoom IN5200 con ottica 7÷45x | Stereomicroscopio zoom IN5300 con ottica 7÷45x | Stereomicroscopio zoom SLX5 con lente 10x |
Optional | Interfaccia USB per applicazioni ISO | Anello LED – Lente protettiva – Obiettivo 1x |
Anello LED – Lente protettiva – Gamma lenti aggiuntive
|
Anello LED – Telecamera digitale USB con software di elaborazione immagini/video e dimensionamento modello IN5930 (ris. fotocamera 3MP, 2048×1536 pixel) – Lente protettiva – Gamma lenti aggiuntive
|
Lenti aggiuntive (0.5x, 0.75x, 1.5x, 2x) – Telecamere digitali WI-FI/Ethernet/USB/HDMI con software di elaborazione immagini/video e dimensionamento modello WH5 (FULL HD 1080p, ris. fotocamera fino a 5MP 2592×1944 pixel) e CHP4 (ULTRA HD 4K, 2160p, ris. fotocamera 8MP, 3860×2160 pixel) – Gamma adattatori. |
Potrebbe interessarti anche…
-
Spedizione

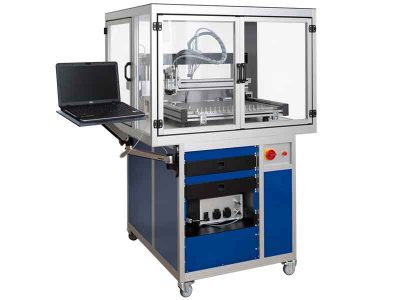

Gratuita!CCD Premium – Fresatrice CNC Full Optional Bungard
(Codice: 540110P)31.322,50€/Pz + IVA38.213,45€/Pz IVA inclusa -
Spedizione

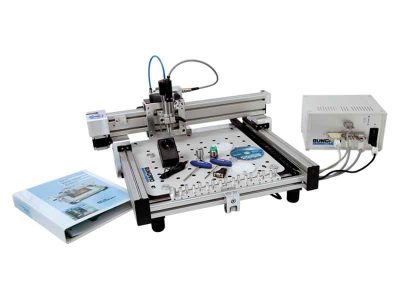

Gratuita!CCD2ATC – Fresatrice CNC automatica Bungard (ingombro ridotto, 2 modelli)
(Codice: CCD2ATC)15.623,00 – 22.015,00€/Pz + IVA19.060,06 – 26.858,30€/Pz IVA inclusa -
Spedizione

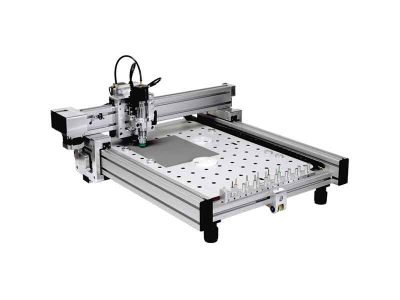

Gratuita!CCDATC – Fresatrice CNC automatica Bungard (2 formati)
(Codice: CCDATC)16.243,50 – 18.122,00€/Pz + IVA19.817,07 – 22.108,84€/Pz IVA inclusa -
Spedizione
Gratuita!DRVZ1 Visualizzatore 3D FULL HD Deep Reality Viewer
(Codice: 159558A)19.080,00€/Pz + IVA23.277,60€/Pz IVA inclusa -
Spedizione

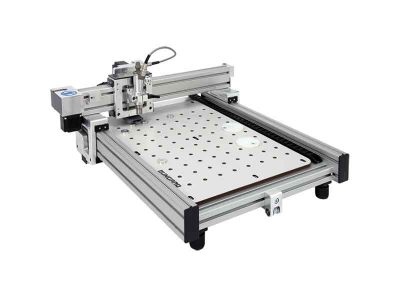

Gratuita!CCDMTC – Fresatrice CNC semiautomatica Bungard (2 formati)
(Codice: CCDMTC)13.685,00 – 15.623,00€/Pz + IVA16.695,70 – 19.060,06€/Pz IVA inclusa -
Spedizione

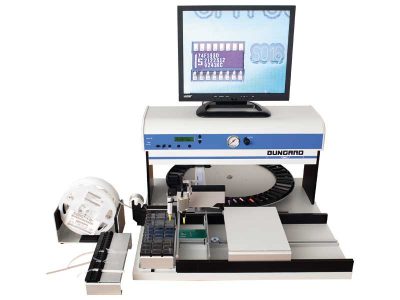

Gratuita!Pick and Place SMD Bungard SMT3000
(Codice: 151478A)15.402,00€/Pz + IVA18.790,44€/Pz IVA inclusa -
Spedizione

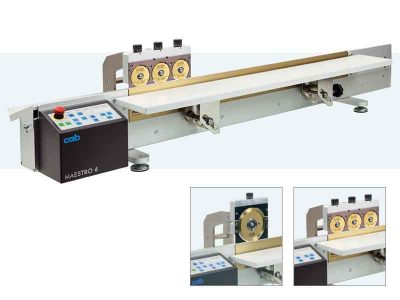

Gratuita!MAESTRO 6 Separatore schede motorizzato (600/900/1200/1500mm, FR4/Al)
(Codice: MAESTRO6)10.170,00 – 14.310,00€/Pz + IVA12.407,40 – 17.458,20€/Pz IVA inclusa -
Spedizione

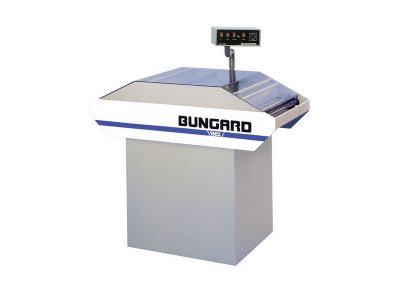

Gratuita!DL500 Bungard Macchina per incisione e sviluppo PCB
(Codice: 141476C)15.300,00€/Pz + IVA18.666,00€/Pz IVA inclusa -
Spedizione
Gratuita!LYNX EVO Stereomicroscopio con stativo multipiano e prisma (4.2-42x / 6.2-68x)
(Codice: 149780C)13.680,00€/Pz + IVA16.689,60€/Pz IVA inclusa -
Spedizione

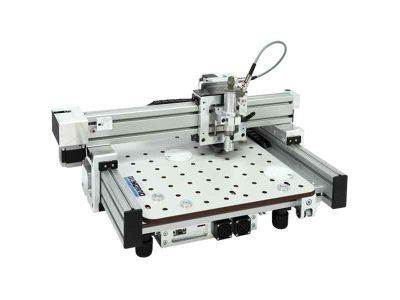

Gratuita!CCD2MTC – Fresatrice CNC semiautomatica Bungard (ingombro ridotto)
