CCD2ATC – Fresatrice CNC automatica Bungard (ingombro ridotto, 2 modelli)

Prezzo IVA esclusaPrezzo IVA inclusa
15.618,75/Pz   –   22.015,00/Pz19.054,88/Pz   –   26.858,30/Pz
Svuota

Descrizione

Fresatrice CNC serie CCD/2 ATC

Automatica Small per la prototipazione e la produzione di piccole serie di PCB

CCD/2 ATC Bungard – Fresatrice-foratrice CNC professionale di alta qualità con mandrino ad alta velocità e cambio utensili automatico.
Rispetto ai modelli “CCD” della serie, i modelli “CCD/2” hanno un’area di lavoro inferiore (270 x 325 mm) e ingombri ridotti, mentre l’unità di controllo integrata è posta sotto al piano di lavoro.

Disponibile in due versioni:

  • CCD/2 ATC – Modello standard
  • CCD/2 ATC PRECISION – Modello ad alta definizione, equipaggiato con fotocamera e moduli software aggiuntivi per calibrazione e ispezione
    Le maggiori funzionalità e l’alta risoluzione di questa versione la avvicinano al modello CCD Premium.

Caratteristiche

CCD/2 ATC CCD/2 ATC PRECISION
Velocità di marcia: 1 ÷ 9000 mm/min 1 ÷ 7000 mm/min
Risoluzione meccanica: Step resolution 1/4 mil (= 6.35 µm) Step resolution 1/4 mil (= 0.79 µm)
Velocità di posizione max. per asse: 9000/mm/min (=150 mm/s) 7000/mm/min (=150 mm/s)
Velocità di lavoro max. per asse: (impostazione per utensile, indipendente dalla velocità di posizionamento): 9000/mm/min (=150 mm/s) 7000/mm/min (=150 mm/s)
Software addizionali in dotazione: Moduli integrativi di ROUTEPRO 3000:
Calibrate 3000 (fotocamera inclusa), PLUS 3000

Specifiche tecniche comuni:

  • Alimentazione: 110-240 V, 50-60 Hz – Potenza con aspirazione polveri: 1500 W
  • Controllo numerico computerizzato
  • Mandrino: 5000 ÷ 63000 RPM
  • Risoluzione software: 0.01 µm
  • Risoluzione step:
    Selezionabili via software: 1 mil, 1/2 mil, 1/4 mil, 1/8 mil
    Optional: 1/16 mil + 1/32 mil
  • Precisione di posizione: 3.2 µm
  • Velocità di perforazione: 5/s (= 18000 fori/h = 300 fori/min)
  • Diametro utensili: 0.1 ÷ 3.175 mm (range consigliato, è possibile usare diametri maggiori)
  • Cambio automatico simultaneo di 16 utensili su 99 per lavorazione – Controllo di lunghezza e rotura utensili
  • Fissaggio scheda: Span fixing, Morsetto, Perni di riferimento, Stack processing
  • Area di lavoro: 270 x 325 x 38 mm
  • Dimensioni (LxPxH): 700 x 550 x 300 mm
  • Peso: 30 kg.

Accessori necessari (NON inclusi): Computer, Compressore d’aria.
Elementi inclusi nella fornitura: Unità meccanica – Unità di controllo – Set cavi completo – Robusto mandrino ad alta frequenza con freno a correnti parassite e controllo del carico – Limitatore meccanico della profondità di fresatura e piedino di pressione integrati – Software RoutePro3000 (Windows) per foratura e fresatura – Aspiratore polveri regolabile (500-2000W) con adattatore Start – Tubo dell’aria – Manuale, adattatore USB, Set di chiavi a brugola.
Accessori inclusi (CCD/2 ATC PRECISION): Moduli integrativi di ROUTEPRO 3000: Calibrate 3000 (con fotocamera), PLUS 3000.
Accessori disponibili su richiesta (NON inclusi): Per una panoramica completa degli accessori e delle funzionalità disponibili contattaci.

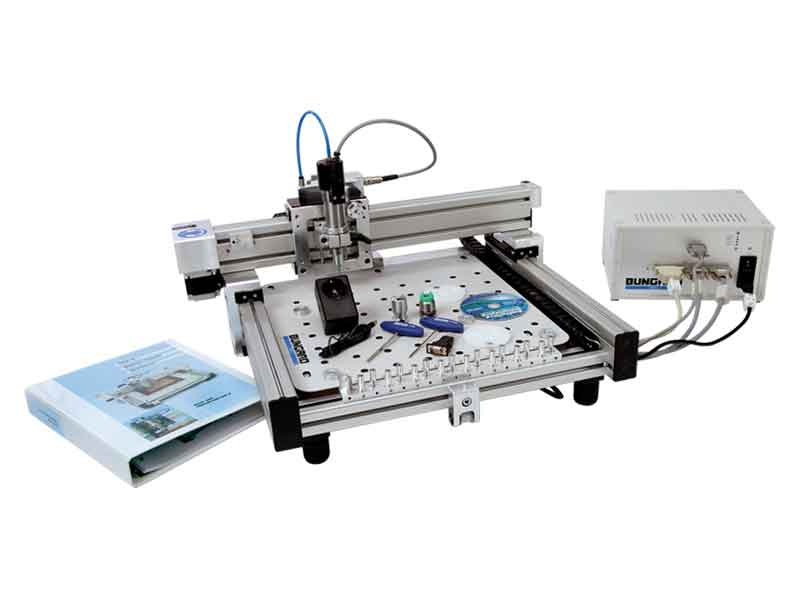

ATTENZIONE: L’immagine del prodotto si riferisce ad una sua versione precedente ed è pubblicata a fini illustrativi: non riflette le attuali condizioni di fornitura e gli aggiornamenti apportati dal produttore.

Scopri tutti i modelli disponibili: Macchine CNC per PCB
