CCDATC – Fresatrice CNC automatica Bungard (2 formati)

Prezzo IVA esclusaPrezzo IVA inclusa
16.243,50/Pz   –   18.117,75/Pz19.817,07/Pz   –   22.103,66/Pz
Svuota

Descrizione

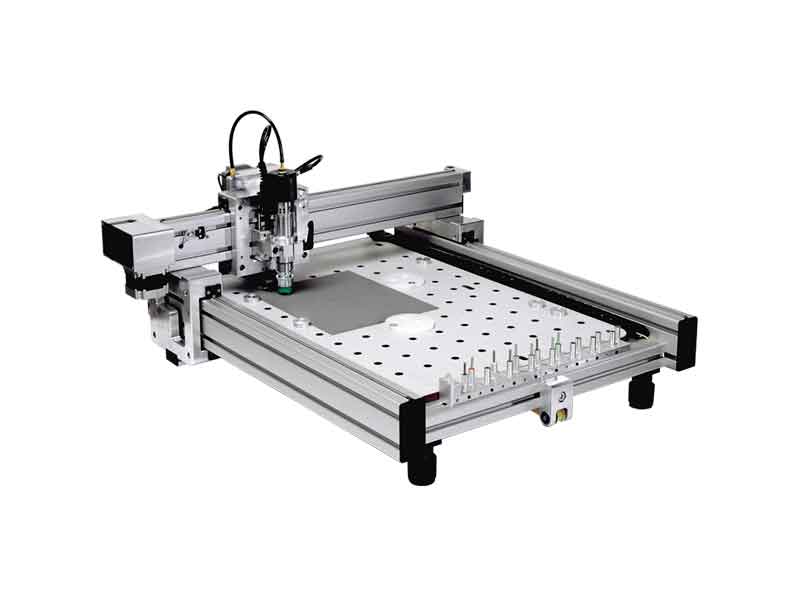

Fresatrice CNC modello CCD/ATC

Automatica per la prototipazione e la produzione di piccole e medie serie di PCB

CCD/ATC Bungard – Fresatrice-foratrice CNC professionale di alta qualità con mandrino ad alta velocità e cambio utensili automatico.
A differenza dei modelli “MTC” (Manual Tool Change) i modelli “ATC” dispongono di 16/25 slot per il cambio automatico degli utensili.
Rispetto ai modelli “CCD/2” della serie, i modelli “CCD” hanno un’area di lavoro maggiore e controller separato.
Ideale anche per schede rack da 19 pollici e circuiti stampati di grandi dimensioni che richiedano diverse taglie di foratura.

Disponibile in due formati: ATC (16 slot, area di lavoro 325 x 495 x 38 mm), ATC XL (25 slot, area di lavoro 500 x 600 x 38 mm).

Caratteristiche

  • Alimentazione: 110-240 V, 50-60 Hz – Con aspirazione polveri: 1500 W
  • Controllo numerico computerizzato
  • Mandrino: 5000 ÷ 63000 RPM
  • Velocità di marcia: 1 ÷ 9000 mm/min
  • Risoluzione software: 0.01 µm
  • Risoluzione step:
    Selezionabile via software: 1 mil, 1/2 mil, 1/4 mil, 1/8 mil
    Optional: 1/16 mil + 1/32 mil
  • Risoluzione meccanica: Ris. step 1/4 mil (= 6.35 µm)
  • Diametro utensili: 0.1 ÷ 3.175 mm (consigliato, consente diametri maggiori)
  • Precisione di posizione: 3.2 µm
  • Velocità di posizionamento max. per asse: 9000/mm/min (=150 mm/s)
  • Velocità di lavoro max. per asse: 9000/mm/min (=150 mm/s) – Impostazione individuale per utensile, indipendente dalla velocità di posizione
  • Velocità di perforazione: 5/s (= 18.000 fori/h = 300 fori/min)
  • Area di lavoro: 325 x 495 x 38 mm (ATC), 500 x 600 x 38 mm (ATC XL)
  • Cambio utensili automatico: 16 slot (ATC), 25 slot (ATC XL) – Controllo di lunghezza e rotura utensili
  • Fissaggio scheda: Span fixing, Morsetto, Perni di riferimento, Stack processing
  • Processa direttamente dati Excellon, Sieb & Meyer, HP/GL
  • Dimensioni (LxSxH): 700 x 800 x 300 mm (ATC), 950 x 950 x 300 mm (ATC XL)
  • Peso: 35 kg (ATC), 49 (ATC XL).

Accessori necessari (NON inclusi): Computer, Compressore d’aria.
Elementi inclusi nella fornitura: Unità meccanica – Unità di controllo – Set cavi completo – Robusto mandrino ad alta frequenza con freno a correnti parassite e controllo del carico – Limitatore meccanico della profondità di fresatura e piedino di pressione integrati – Software RoutePro3000 (Windows) per foratura e fresatura – Aspiratore polveri regolabile (500-2000W) con adattatore Start – Tubo ATC dell’aria – Manuale, adattatore USB, set di chiavi a brugola.
Accessori disponibili su richiesta (NON inclusi): Le macchine CNC serie CCD possono essere integrate con vari accessori, tra cui un dispositivo dispenser per l’erogazione di pasta saldante o colla, una testa laser per l’esposizione di photoresist, una fotocamera per calibrazione e ispezione, un tavolo per fissaggio sottovuoto – Per una panoramica completa degli accessori e delle funzionalità disponibili contattaci.

Scopri tutti i modelli disponibili: Macchine CNC per PCB
