CCDMTC – Fresatrice CNC semiautomatica Bungard (2 formati)

Prezzo IVA esclusaPrezzo IVA inclusa
13.682,62/Pz   –   15.618,75/Pz16.692,80/Pz   –   19.054,88/Pz
Svuota

Descrizione

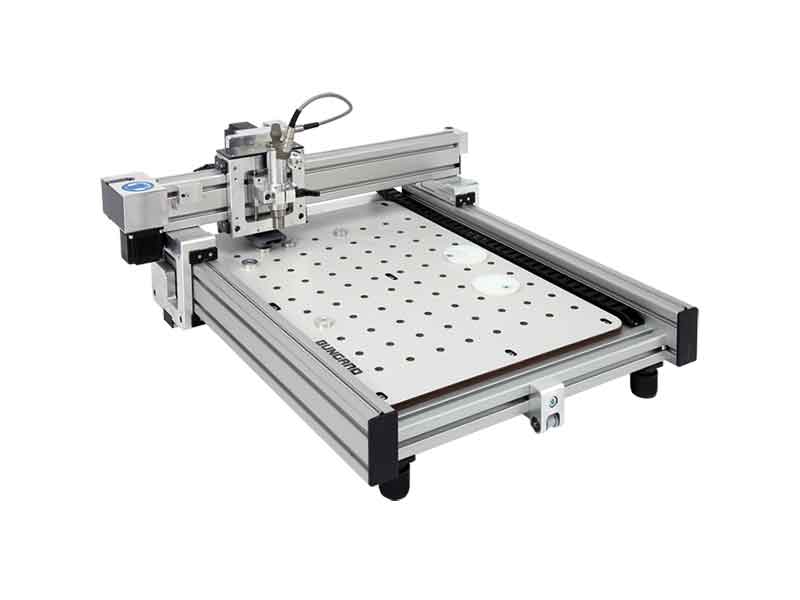

Fresatrice CNC modello CCD/MTC

Semiautomatica per la prototipazione e la produzione di piccole serie di PCB

CCD/MTC Bungard – Fresatrice-foratrice CNC professionale di alta qualità con mandrino ad alta velocità e cambio utensili manuale.
Grazie al robusto mandrino e al saldo fissaggio dell’utensile, CCD/MTC è perfetta per fresare o incidere plastiche, alluminio e altri metalli.
Rispetto ai modelli “CCD/2” della serie, i modelli “CCD” hanno un’area di lavoro maggiore e controller separato.
Rispetto ai modelli “ATC” (Automatic Tool Change) i modelli “MTC” (Manual Tool Change) richiedono il cambio manuale degli utensili: il software interrompe le operazioni al momento del cambio utensile che viene effettuato rapidamente mentre il motore resta acceso e mantiene la posizione.
Può essere implementata con un apposito Kit e diventare automatica anche in un secondo momento.
Idonea anche per schede rack da 19 pollici.

Disponibile in due formati: MTC (area di lavoro 325 x 495 x 38 mm), MTC XL (area di lavoro 500 x 600 x 38 mm).

Caratteristiche

  • Alimentazione: 110-240 V, 50-60 Hz – Potenza con aspirazione polveri: 1500 W
  • Controllo numerico computerizzato
  • Mandrino: 5000 ÷ 63000 RPM
  • Velocità di marcia: 1 ÷ 9000 mm/min
  • Risoluzione software: 0.01 µm
  • Risoluzione step:
    Selezionabile via software: 1 mil, 1/2 mil, 1/4 mil, 1/8 mil
    Optional: 1/16 mil + 1/32 mil
  • Risoluzione meccanica: Ris. step 1/4 mil (= 6.35 µm)
  • Diametro utensili: 0.1 ÷ 3.175 mm (range consigliato, consente diametri maggiori)
  • Precisione di posizione: 3.2 µm
  • Velocità di posizione massima per asse: 9000/mm/min (=150 mm/s)
  • Velocità di lavoro massima per asse: 9000/mm/min (=150 mm/s) – Impostazione individuale per utensile, indipendente dalla velocità di posizione
  • Velocità di perforazione: 5/s (= 18000 fori/h = 300 fori/min)
  • Processa direttamente dati Excellon, Sieb & Meyer, HP/GL
  • Cambio utensili: Semiautomatico (ruotare la manopola di fissaggio di 1/4 e sostituire manualmente l’utensile; non occorre ricalibrare l’altezza)
  • Area di lavoro: 325 x 495 x 38 mm (MTC), 500 x 600 x 38 mm (MTC XL)
  • Fissaggio scheda: Span fixing, Morsetto, Perni di riferimento – Stack processing
  • Dimensioni (LxPxH): 700 x 800 x 300 mm (MTC), 950 x 950 x 300 mm (MTC XL)
  • Peso: 35 kg (MTC), 49 (MTC XL).

Accessori necessari (NON inclusi): Computer.
Elementi inclusi nella fornitura: Unità meccanica – Unità di controllo – Set cavi completo – Robusto mandrino ad alta frequenza con freno a correnti parassite e controllo del carico – Limitatore meccanico della profondità di fresatura e piedino di pressione integrati – Software RoutePro3000 (Windows) per foratura e fresatura – Aspiratore polveri regolabile (500-2000W) con adattatore Start – Manuale, adattatore USB, set di chiavi a brugola.
Accessori disponibili su richiesta (NON inclusi): Le macchine CNC serie CCD possono essere integrate con vari accessori, tra cui un dispositivo dispenser per l’erogazione di pasta saldante o colla, una testa laser per l’esposizione di photoresist, una fotocamera per calibrazione e ispezione, un tavolo per fissaggio sottovuoto – Per una panoramica completa degli accessori e delle funzionalità disponibili contattaci.

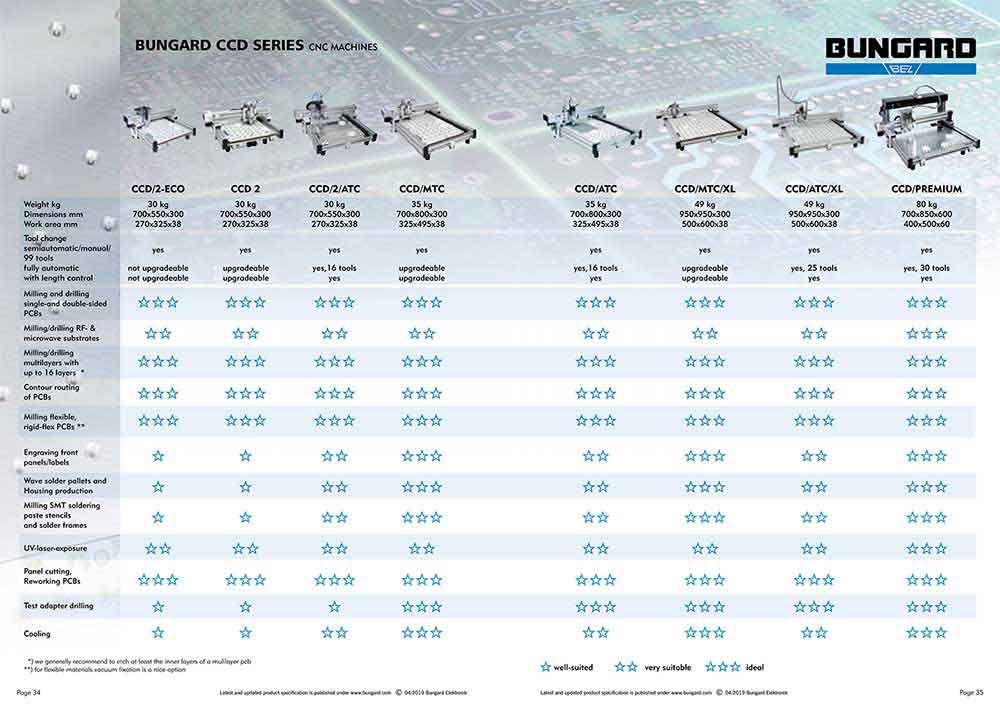

Scopri tutti i modelli disponibili: Macchine CNC per PCB

Informazioni aggiuntive

Produttore

Modello

,
