Descrizione

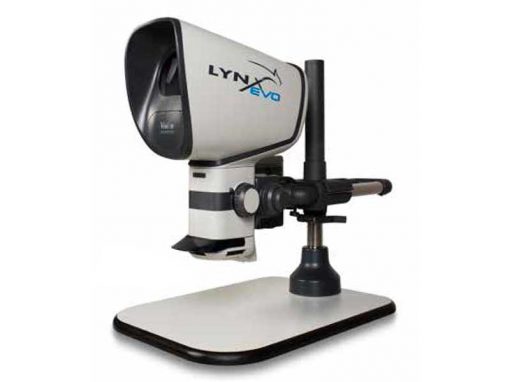

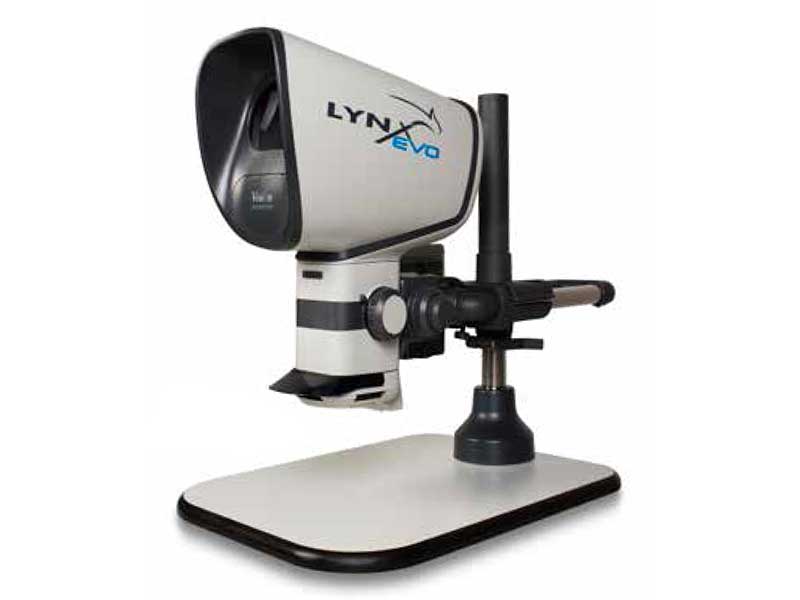

Stereomicroscopio senza oculari LYNX EVO

LYNX EVO di Vision Engineering – Stereomicroscopio ad alte prestazioni per ispezione ottica senza oculari configurato con obiettivo 0.45x (ingrandimenti da 2.7 a 27 x) e stativo multipiano modello Boom per permettere l’ispezione di campioni di grandi dimensioni.
Ideale nel settore elettronico per l’ispezione e la rilavorazione di circuiti stampati, oltre che all’interno di laboratori e in vari settori industriali.

Il principale vantaggio offerto da LYNX EVO è costiutuito dalle eccezionali immagini stereoscopiche osservabili attraverso la testa ottica ergonomica.
La tecnologia ottica senza oculari brevettata Dynascope consente agli operatori di muovere la testa liberamente mentre utilizzano il microscopio, spostandosi all’interno del percorso ottico e osservando efficacemente tutt’intorno all’oggetto, aumentando ulteriormente la visione 3D e la percezione di profondità.
La messa a fuoco e l’illuminazione sono controllate con comandi intuitivi e il doppio diaframma si regola semplicemente, con un unico controllo a scorrimento.
Il funzionamento dello stativo con molla di precarico a gas integrata offre una regolazione controbilanciata, consentendo un funzionamento rapido che non richiede alcuno sforzo e facilitando l’ispezione di campioni a diverse altezze.

.

Perchè scegliere un visore senza ocuari

L’utilizzo di un visore senza oculari al posto di un microscopio tradizionale comporta un notevole miglioramento dell’ergonomia che si traduce in una maggiore produttività e nella riduzione degli errori.

Vantaggi principali:

• Miglioramento della postura, della visione periferica e della coordinazione occhio-mano dell’operatore
• Possibilità di indossare occhiali da vista e di vedere immagini di qualità superiore con un minore affaticamento degli occhi
• Senza oculari da regolare, la condivisione tra più operatori è facilitata
• Aumenta la distanza di lavoro per gli utensili.

.

Qualità superiore delle immagini Dynascope

La rivoluzionaria tecnologia brevettata Dynascope di Vision Engineering offre un’immagine ergonomica che elimina la necessità degli oculari, consentendo agli operatori di muovere la testa liberamente mentre utilizzano il microscopio.
Dynascope utilizza un disco multi-lenticolare rotante che incorpora più di 3.5 milioni di micro-lenti (“lenticole”) disposte in modo esagonale sulla sua superficie. Su ognuna di questi lenticole, aventi un diametro di pochi micron, si forma un’immagine. Il disco multi-lenticolare gira ad alta velocità per unire i milioni di singoli percorsi ottici in un’unica immagine ad alta nitidezza ed elevato contrasto. Questo ha l’effetto di creare un “oculare virtuale” avente un diametro di circa 12 volte maggiore al fascio di luce intenso e stretto che raggiunge gli occhi di chi utilizzi un microscopio binoculare convenzionale.

.

Caratteristiche

• Visione: Diretta  – Versione con prisma per visione obliqua disponibile (codice El.Mi 149780C)
• lluminazione:
  Illuminatore circolare a LED a 8 punti luce con controllo dell’intensità e filtro diffusore
  Tipo di luminazione: riflessa (accessori per illuminazione trasmessa sono disponibili su richiesta)
• Obiettivo in dotazione: 0.45x – Ingrandimenti: 2.7 ÷ 27 x  (lenti optional per ingrandimenti fino a 240x disponibili su richiesta)

• Campo visivo al minimo ingrandimento: 55mm
• Campo visivo al massimo ingrandimento: 5.5mm
• Distanza di lavoro: 176mm
• Massima profondità di lavoro con stativo multipiano in dotazione: 439mm – Area d’ingombro: 455×682 mm
• Acquisizione immagini/video: no  (telecamera Smartcam e software di elaborazione immagini e dimensionamento sono disponibili su richiesta)
• Codice Vision Engineering: EV0502-45.

È disponibile su richiesta un vasto assortimento di lenti, obiettivi e ottiche speciali, illuminatori, stativi, videocamere e software di acquisizione e documentazione immagini.
