Descrizione

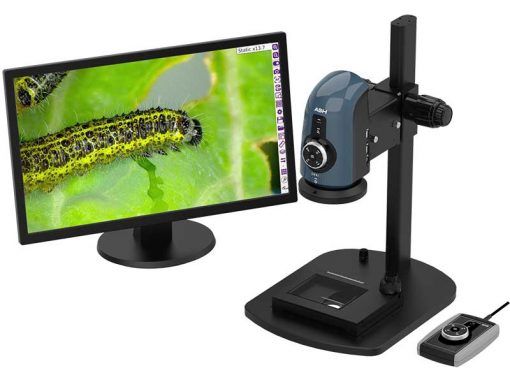

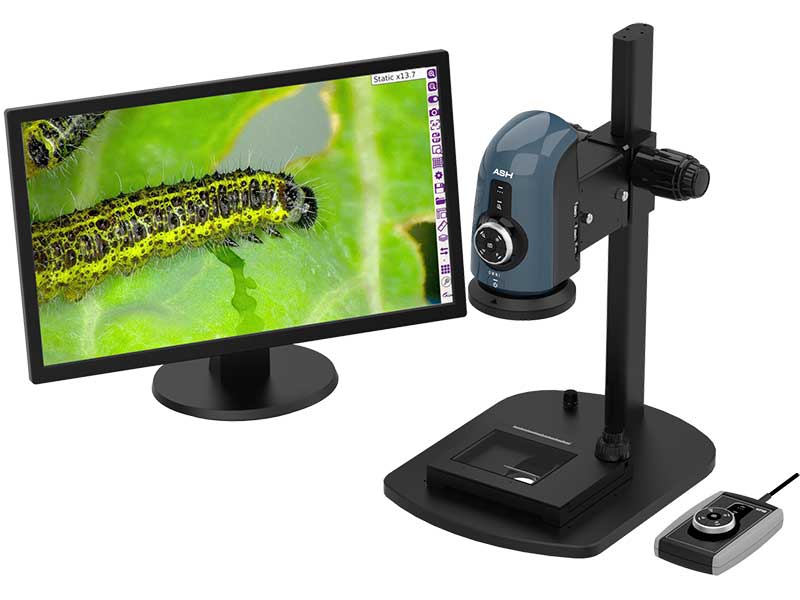

Microscopio digitale & Sistema di misurazione Omni 3

OMNI 3 – Sistema di ispezione digitale di Ash Technologies è una piattaforma dotata di un potente motore di processo e controllo delle immagini che genera superbi live video Full HD alla velocità di 60 frame al secondo.
Omni è la soluzione ideale per un ampio range di attività di controllo, test, rilavorazione, assemblaggio, ispezione e documentazione.
Completamente indipendente da PC, rende possibili attività avanzate di ispezione e misurazione configurabili a livello utente.
Il pacchetto software è flessibile e personalizzabile con un range di applicazioni aggiuntive (NON incluse) che consentono di effettuare misurazioni 2D e 3D, inserire annotazioni, creare e importare reticoli, immagini di confronto e immagini multilivello.
Omni è stato disegnato ergonomicamente per migliorare la produttività e l’efficienza dei luoghi di lavoro in vari settori industriali tra cui medicale, elettronica e ingegneristica di precisione.

Omni 3 prende le mosse dal sistema Omni Core: un potente microscopio cui poter aggiungere App opzionali, implementandone così le funzionalità di base. A differenza di Omni Core, Omni 3 permette l’accesso libero ad ogni App per 30 volte consentendoti di valutarne l’acquisto sulla base delle tue reali esigenze.
Omni 3 propone inoltre nuove applicazioni e funzionalità avanzate, incorporando il nuovo modulo lente zoom AshCam+™.
L’alta qualità delle immagini ottenute, ineguagliata nel mondo ASH system, soddisfa le esigenze di ispezione più avanzate.

Vantaggi chiave:

• Interfaccia User Friendly – Interfaccia grafica con controllo mouse e tastiera, semplice e intuitiva da gestire
• Invia email direttamente da Omni – Documenti inviati direttamente al server o in cloud networking
• Privilegi utente – Omni è configurabile a livello utente per garantire il controllo e la tracciabilità delle operazioni
• Correzione della distorsione ottica – La distorsione ottica riguarda tutti i microscopi. Omni può, nei campioni con dimensioni maggiori, correggere la distorsione ai bordi dell’immagine, aumentando così il campo visivo dell’ingrandimento
• Networking – È possibile salvare le immagini direttamente su server o in cloud networking, aumentando l’efficienza dei flussi di lavoro
• Archiviazione interna ed esterna – Immagini e reticoli possono essere salvati anche su memoria interna e su memoria USB
• Calibration tracking – Omni mantiene la calibrazione durante lo zoom evitandoti inutili perdite di tempo per la ricalibrazione.

Nuove funzionalità:

• Tecnologia avanzata di calibrazione continua AshCal™
• Autofocus superveloce per ispezioni fino a 3 volte più rapide
• SpotFocus™ – Rapida messa a fuoco di un punto di interesse utilizzando semplicemente il puntatore del mouse
• Manual Rocker Focus – Regola con accuratezza la messa a fuoco di aree specifiche in modalità di messa a fuoco manuale
• Riproduzione dei colori reali AshTruColour™
• Latenza video abbattuta: Omni 3 è tre volte più veloce dei precedenti sistemi e consente la visualizzazione dei movimenti a schermo in tempo reale, senza ritardi. Rende confortevoli ogni attività di ispezione, rilavorazione, di modifica o assemblaggio.
• Impostazioni avanzate della videocamera consentono di perfezionare nitidezza, contrasto, saturazione e velocità dell’otturatore
• Profondità di campo (DoF) migliorata per ispezioni più veloci ed efficienti.

Applicazioni integrative (Free Trial*):

• Misurazioni 2D, Annotazioni & Reticoli
  Applicazione brevettata per misurazioni 2D On Screen, semplice e intuitiva da usare. Puoi disegnare misurazioni o forme e aggiungere le tue annotazioni sia su immagini “live” dal vivo sia su immagini statiche, salvandole direttamente su memoria interna o in Network.
  Strumenti inclusi: misurazioni punto a punto, diametro, angolo, griglia x-y regolabile, forme e annotazioni.
  La creazione di reticoli consente di analizzare i campioni all’interno di template digitali riportanti valori limite e tolleranze. Permette di effettuare veloci analisi go/no-go, migliorando l’efficienza delle attività di ispezione su alti volumi di campioni.
  Misurazioni ripetibili: il rilevamento automatico dei bordi consente di ottenere misurazioni ripetibili e brevettate riducendo la variabilità dei risutati tra utenti.
• Importazione/Esportazione file DXF
  Importa serie di file DXF e crea reticoli per la comparazione in sovrapposizione. I file importati possono essere annotati ed editati nell’Omni System. Questo riduce drasticamente il tempo necessario alla creazione dei reticoli aumentando l’efficienza dei flussi di lavoro.
• Image stacking (immagini multilivello)
  Ottieni ingrandimenti con più livelli tutti contemporaneamente a fuoco: Omni cattura automaticamente diverse immagini (da 2 a 12) a profondità di fuoco differenti, restituendoti un’immagine unica basata sulle aree più nitide di ciascun livello.
• Image stitching
  Permette di effettuare dei “collage” “cucendo” insieme immagini diverse, aumentando così il campo visivo nelle ispezioni ad alto ingrandimento
• Comparazione immagini sovrapposte
  Crea un’immagine “master” da confrontare in modalità sovrapposta alla visione dal vivo dei tuoi campioni. Consente una rapida individuazione delle differenze tra i campioni e un’immagine di riferimento.
• Confronta immagini affiancate
  Compara visivamene l’immagine dal vivo del campione ispeziontato con un’immagine di riferimento salvata (schermo splittato).

Nuove Applicazioni:

• Z-Height – Permette misurazioni in 3D consentendoti di misurare l’asse Z, oltre agli assi X e Y
• Contapezzi – Identifica e conteggia automaticamente il numero di oggetti presenti in un’area di interesse
  Riduce significativamente il tempo speso in conteggi manuali e aumenta l’efficienza del 70% eliminando l’errore umano
  La generazione di report semplice e veloce favorisce la tracciabilità e documentabilità dei processi
• Analisi dei colori – Algoritmi avanzati calcolano automaticamente il valore cromatico di ogni campione, identificando eventuali elementi estranei
  Elimina l’errore umano migliorando la resa fino al 50%
  La generazione di report semplice e veloce favorisce la tracciabilità e documentabilità dei processi.

*App a pagamento (NON incluse): Omni 3 permette l’accesso libero ad ogni App per 30 volte per consentirti di valutarne l’acquisto.

Specifiche tecniche

• Potenza: 24W
• Zoom Range con lente +5 in dotazione: 2.5x – 68x (ottico), 69di – 136.5di (digitale)

• Risoluzione videocamera: 1920×1080 pixel, 60fps, (30x ottica,  2x digitale)
• Latenza video (ms): 20 (50Hz) / 17 (60Hz)
• Requisiti Monitor: HD Ready o Full HD (raccomandato)
• Connessioni monitor: HDMI/DVI
• Cattura immagini: Cattura immagini interno (16gb) – Cattura immagini su supporto USB removibile (8gb) – Trasferimento immagini catturate a PC con cavo USB
• Input/Output: Uscita HDMI, 4 x Porta USB 2.0, RJ45 Connettore Ethernet (per Networking), 3 x General Purpose IO, DC Power Jack (24V)
• Calibrazione: Standard ISO 17025 – Tutti gli Omni vengono calibrati in fabbrica prima della spedizione
• Temperatura di esercizio: +5°C/+40°C.

Ingrandimenti*

* Specifiche tecniche ottenute utilizzando un monitor 24”
* La profondità di campo riportata è stata misurata con impostazioni ottimali.

Contenuto della confezione

• Omni 3
• Illuminazione ad anello a quadranti regolabile
• Lente +5
• Mouse e tappetino
• Tastiera
• Alimentatore
• Cavo HDMI – HDMI
• Cavo USB Mini (per connessione con PC)
• Chiavetta USB (8gb)
• Cavo di messa a terra
• Bracci di supporto
• Manuale utente
• Panno per pulizia.

ATTENZIONE: Base stativo NON inclusa – Da quotare separatamente in relazione alle esigenze del cliente.
Applicazioni software e accessori aggiuntivi sono disponibili su richiesta
