Descrizione
Macchina serigrafica manuale per circuiti stampati

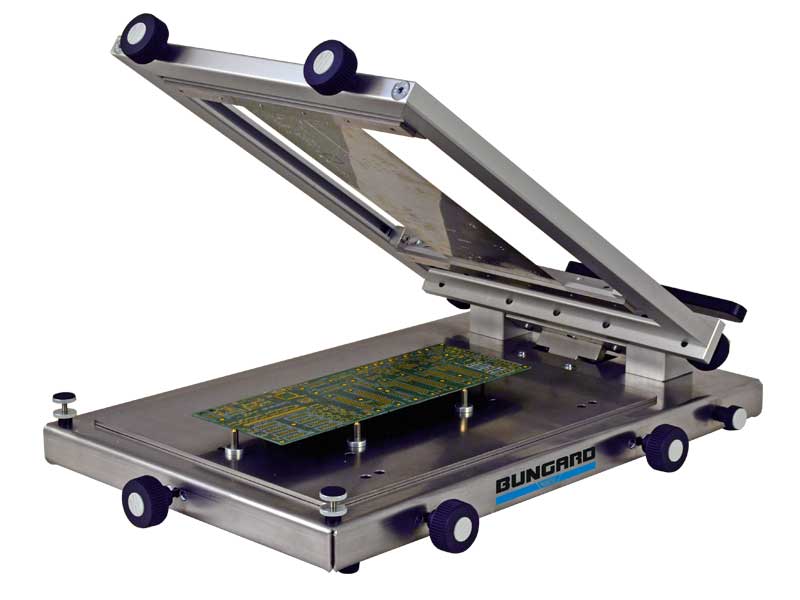

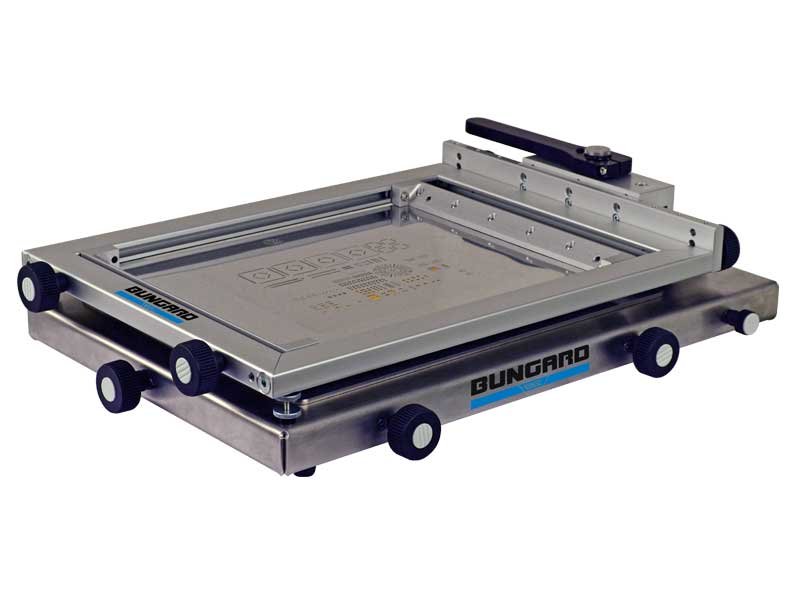

La macchina serigrafica manuale Bungard Stenprint 3000, dotata di una base stabile, è in grado di realizzare con pochi e semplici gesti serigrafie di alta qualità, pulite e facilmente riproducibili. La macchina è utilizzabile anche per piccoli componenti, fino ad un minimo di 0,5mm.
É la serigrafica ideale per la realizzazione di prototipi o piccole produzioni.

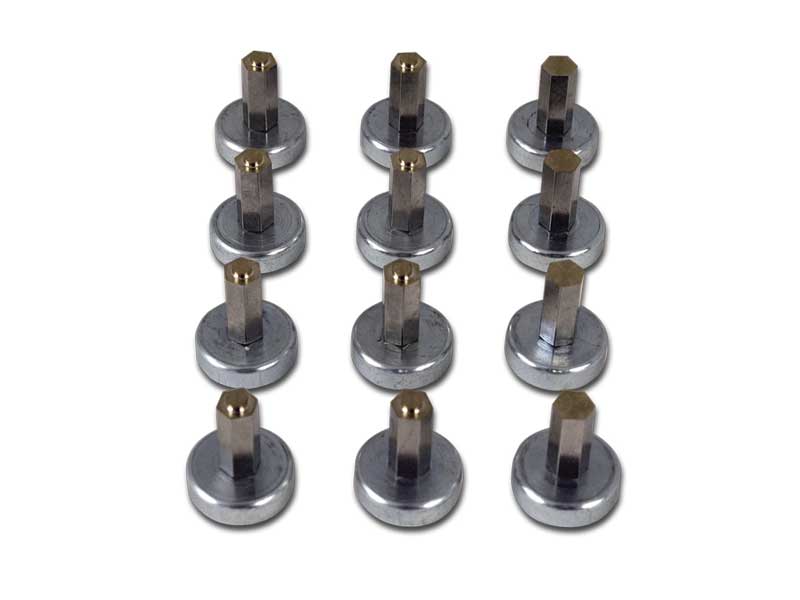

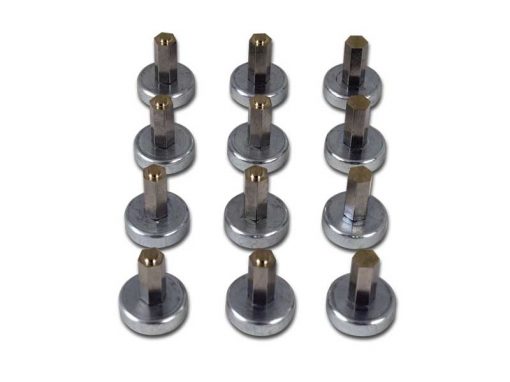

Consente di realizzare serigrafie su circuiti stampati sia mono che doppia faccia grazie agli speciali portacircuiti magnetici: è sufficiente fissare magneticamente i circuiti stampati alla base della serigrafica e regolare successivamente l’allineamento con le manopole di regolazione, che permettono aggiustamenti semplici e veloci sui tre assi (X, Y e Theta).
Un sistema di sollevamento parallelo garantisce una separazione netta fra circuito stampato e lamina, separazione necessaria per la realizzazione di serigrafie perfette.
Varianti disponibili
Sono disponibile diversi telai portalamine:

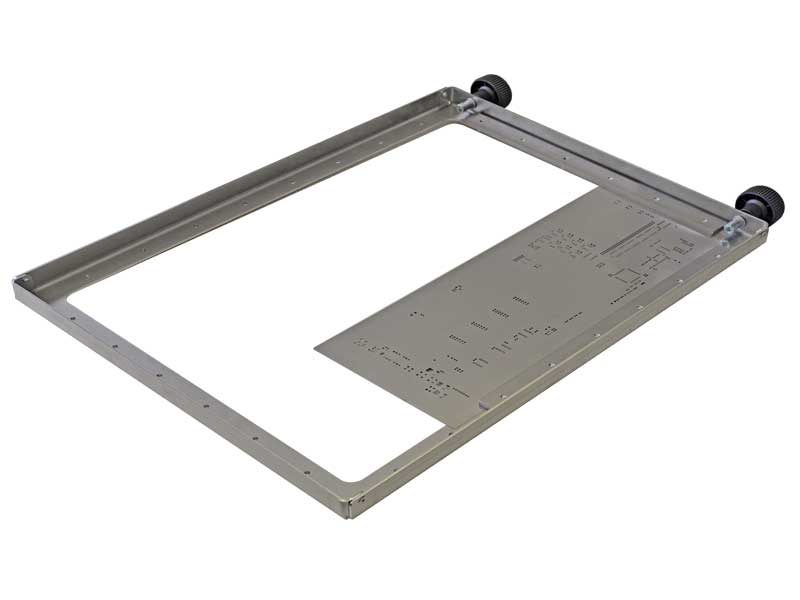

- Telaio portalamine standard
Per l’esecuzione dei lavori più semplici potete utilizzare il telaio standard, nel quale le lamine possono essere fissate per mezzo di semplici elementi di serraggio privi di tensione; - Telaio autotensionante

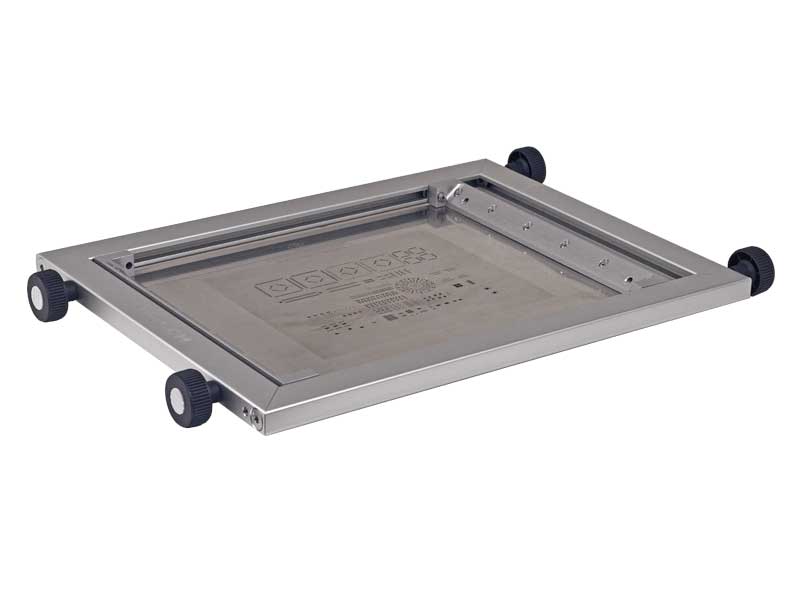

Ideale per un utilizzo standard, può essere usato con diverse misure e tipologie di mascherini. Il tensionamento avviene su due lati senza necessità di perforare le lamine; - Binario di montaggio

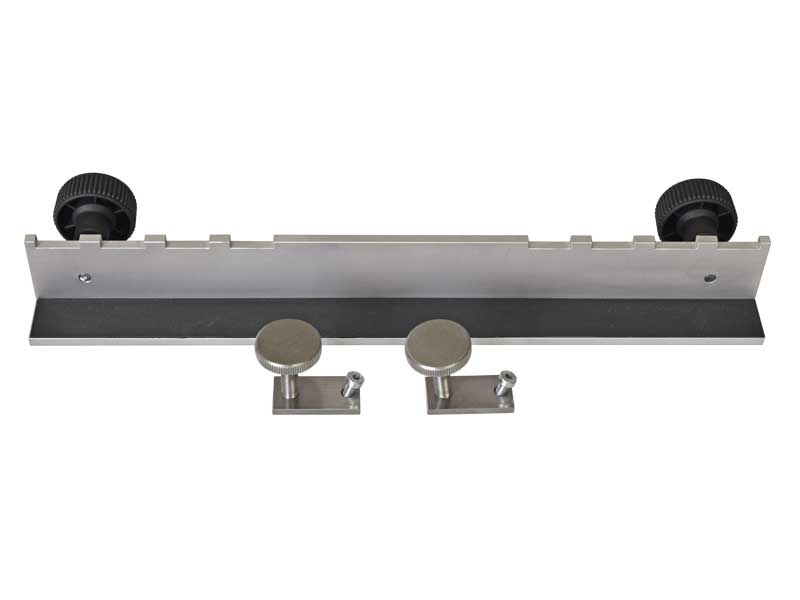

La terza opzione è costituita da un binario di montaggio utilizzato per le cornici di alluminio o per i più comuni sistemi a sgancio rapido.
- Telaio portalamine standard
- Telaio autotensionante
- Binario di montaggio
Caratteristiche
- Dimensioni (LxPxA) 400x640x150mm (con coperchio chiuso)
- Dimensioni base: 545x360mm
- Dimensioni cornice di serraggio: max. 460x30x355mm
- Area d’utilizzo: max. 390x290mm
- Gamma di regolazione Theta: +/- 3°
- Sistema di sollevamento parallelo: 2mm
- Peso: ca. 15kg (optional esclusi)
Con telaio:
- Dima: max. 420x320mm
- Dimensione PCB/area utilizzabile: max. 380x280mm
Con cornice di serraggio:
- Dima: max. 360x280mm
- Dimensione PCB/area utilizzabile: max. 330x270mm
Con set di supporto magnetico per la stampa a doppia faccia:
- Base del circuito stampato: max. 18mm
ATTENZIONE: Bungard si riserva la facoltà di cambiare o alterare le specifiche del prodotto senza preavviso. Per informazioni contattaci.
