Descrizione
Saldatrice ad onda adatta per leghe Lead-Free

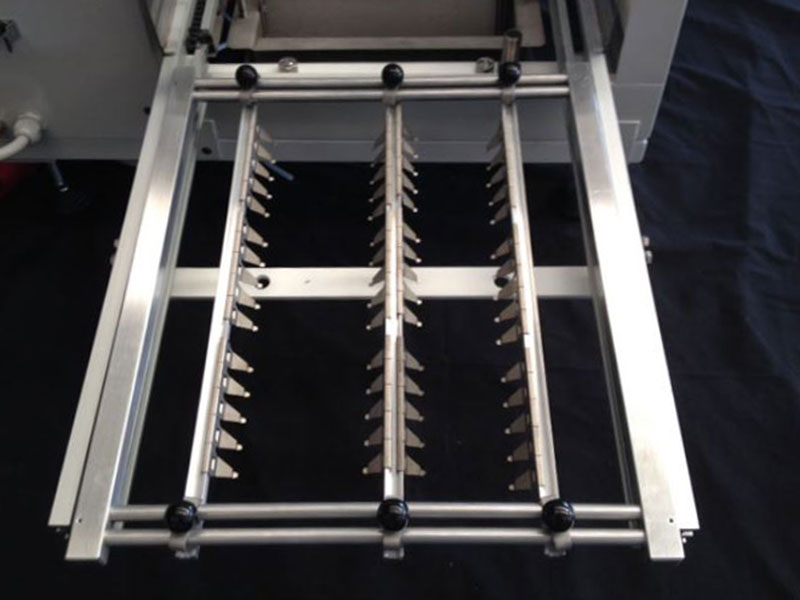

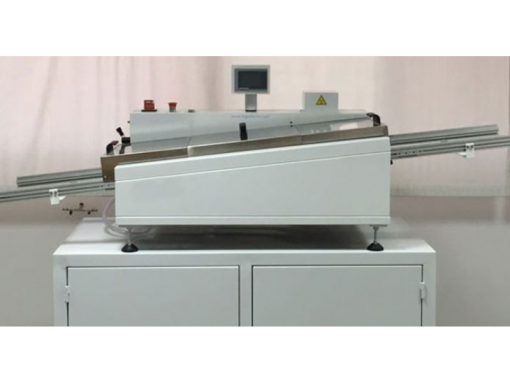

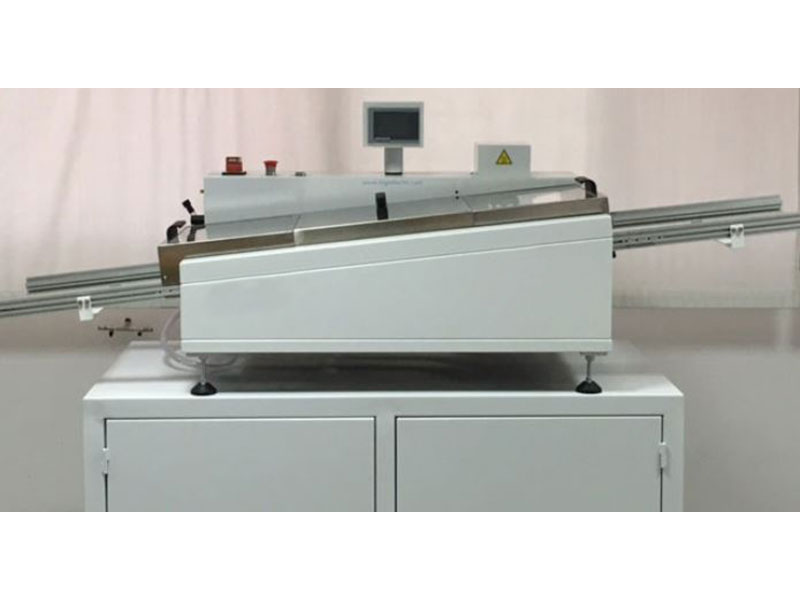

SW50 – Saldatrice ad onda di stagno completa di due telai di saldatura equipaggiati da 60 fingers ciascuno.
Compatibile sia con leghe contenenti piombo, sia con leghe Lead-Free, per la saldatura di componenti su schede elettroniche in tecnologia PTH/SMD.
Funzionalità
- Saldatrice progettata per aziende con piccoli volumi di produzione, essenziale ma con caratteristiche simili a saldatrici di segmenti superiori

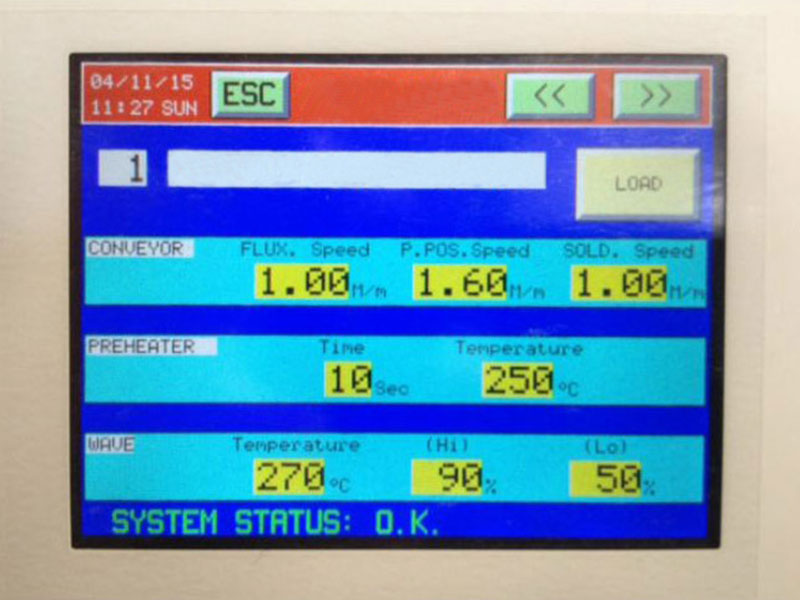

- Gestita da un PLC (Programmable Logic Controller) che pilota ogni parametro della macchina e può richiamare fino a 20 programmi memorizzati

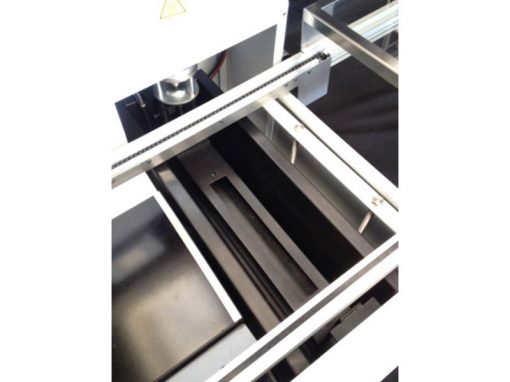

- Saldatrice a carrelli sui quali vengono depositate le schede elettroniche da saldare
- Il preriscaldo è costituito da un pannello a infrarossi protetto da un vetro PIREX nella parte superiore. Tramite PLC è possibile far sostare la scheda elettronica da saldare fino a 90 secondi

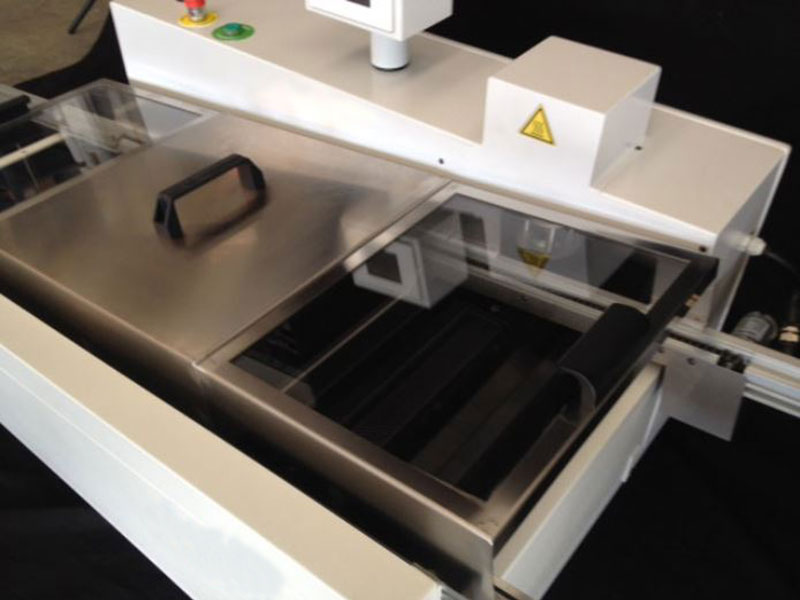

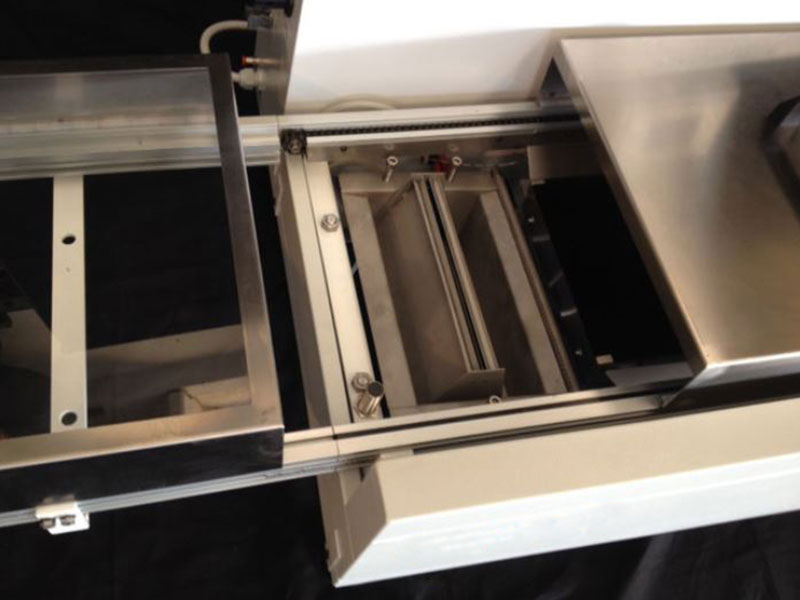

- Il crogiolo trattato Lead-Free è pratico da pulire e manutenere.
Caratteristiche tecniche
- Capacità del crogiolo: 50 kg
- Warm up: 80 minuti ca.
- Dimensioni PCB lavorabili: 260 × 400 mm
- Dimensioni del corpo macchina: 1400 x 700 x 600h mm
- Langhezza della macchina assemblata: 2000 mm
- Peso a vuoto: 90 kg ca.
- Peso a pieno carico: 140 kg ca.
- Potenza crogiolo: 2.5 kw
- Potenza preriscaldo: 3.2 kw
- Potenza totale: 5.6 kw
- Alimentazione: 380 V trifase con neutro.

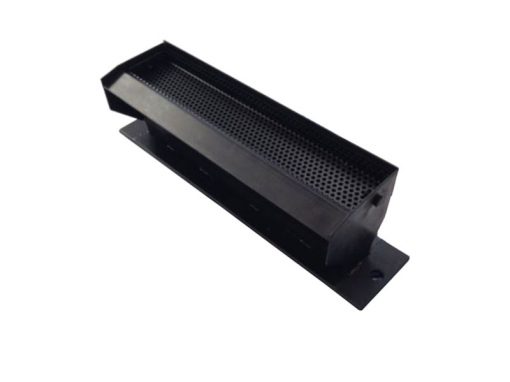

Variazioni disponibili: La flussatura è per la versione standard a schiuma (setto poroso). É previsto inoltre un kit opzionale SPRAY FLUX (su richiesta) qualora il cliente volesse adottare questa tecnologia.
