MAESTRO 4S Separatore schede motorizzato (450/600mm, FR4/Al)

Prezzo IVA esclusaPrezzo IVA inclusa
6.255,00/Pz   –   8.325,00/Pz7.631,10/Pz   –   10.156,50/Pz
Svuota

Descrizione

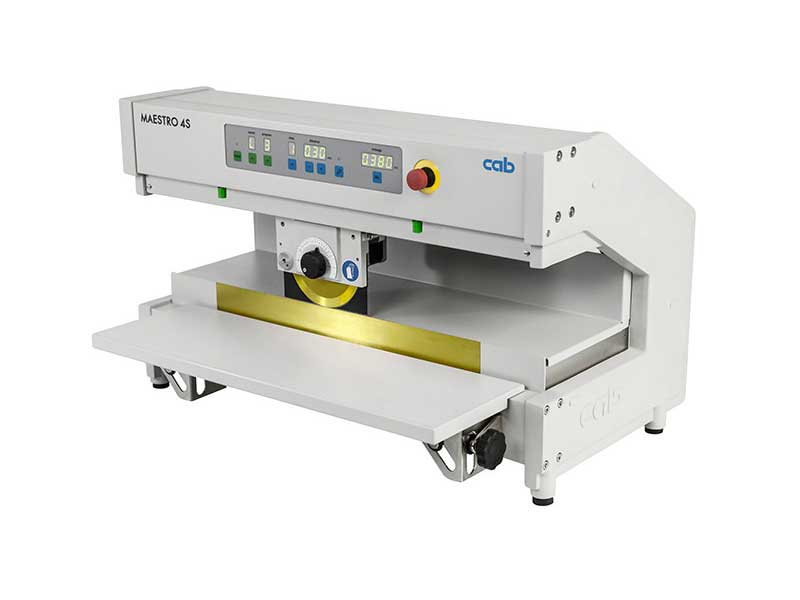

Separatore PCB MAESTRO 4S 450/600

MAESTRO 4S CabSeparatore di schede motorizzato con lame rivestite in titanio, progettato per il taglio degli scoring.
Taglia rapidamente circuiti stampati già incisi di grandi e piccole dimensioni, con efficienza e senza sollecitazione.

Modelli disponibili

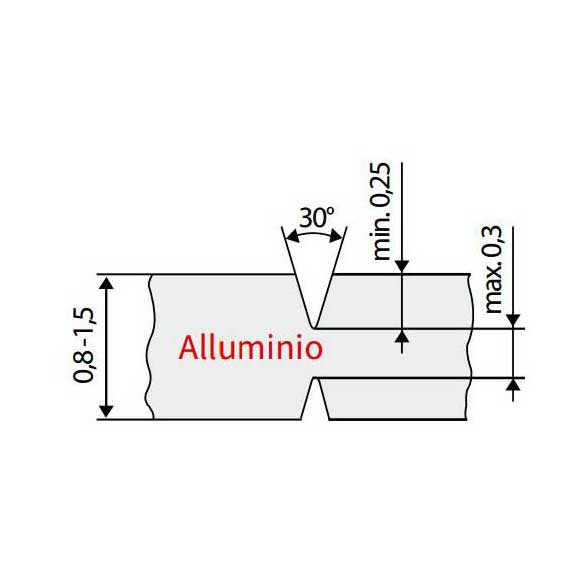

  • MAESTRO 4S/450 completo di lama per taglio FR4 (146990D, codice Cab 8936800) o Alluminio (146990E, codice Cab 8936800.520)
    Dimensioni (LxHxP): 702 x 434 x 425 mmLunghezza massima di taglio: 450 mm
  • MAESTRO 4S/600 completo di lama per taglio FR4 (146990G, codice Cab 8936745) o Alluminio (146990H, codice Cab 8936745.520)
    Dimensioni (LxHxP): 852 x 434 x 425 mm – Lunghezza massima di taglio: 600 mm.

Caratteristiche principali

  • La distanza della taglierina va immessa nel pannello di controllo e viene regolata a motore
  • È possibile salvare fino a 9 programmi
  • La lunghezza di taglio viene regolata in continuo mediante finecorsa
  • L’indicazione della potenza di taglio agevola la manutenzione preventiva delle taglierine.

Specifiche

  • Principio di separazione: Lama circolare (lato di montaggio), Lama lineare (lato brasatura)
  • Materiale lame: acciaio per utensili con rivestimento in titanio
  • Processo di separazione: con corsa ottimizzata e azionamento a motore
  • Velocità di taglio: 300/500 mm/s, commutabile
  • Altezza componenti: fino a 34 mm (lato di montaggio/brasatura)
  • Aumento della misura esterna dopo il taglio (tipico): 0.2 mm
  • Profondità vassoio: 200 mm
  • Tensione di alimentazione: 100-240 VAC, 50/60 Hz
  • Livello di pressione acustica emessa: LpA < 70 dB (A)
  • Temperatura / Umidità atmosferica (non condens.):
    Esercizio: + 10 – 35 °C / 10 – 85%
    Magazzino: 0 – 60 °C / 20 – 80%
    Trasporto: – 25 – 60°C / 20 – 80%
  • Omologazioni: CE, FCC Classe A.

Programmazione

  • Avvio: corsa su posizione iniziale
  • Programmi: 9
  • Passi di taglio: 1–5
  • Distanza taglierina: da 0.9 mm a 0.05 mm
  • Tasto a chiave: sblocco selezione programma
  • Indicazione potenza di taglio: fino a 99 km
  • DEL: annullamento dei passi
  • Interruttore di alimentazione: ON/OFF
  • Interruttore a pedale: AVVIO processo di separazione
  • Interruttore di sicurezza: spegnimento di emergenza.

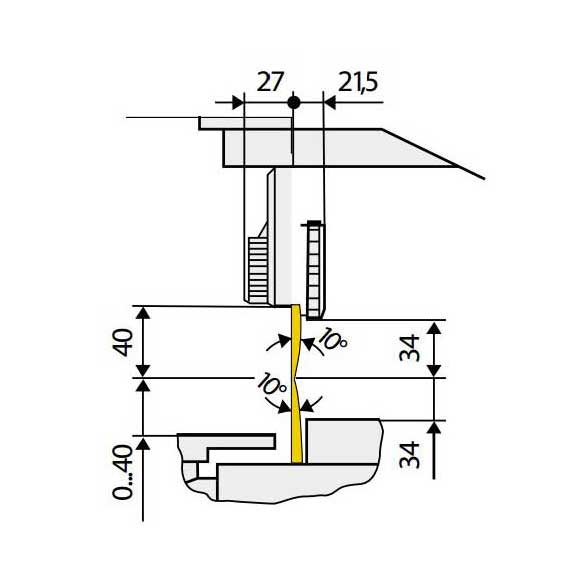

Regolazione delle guide superiori:

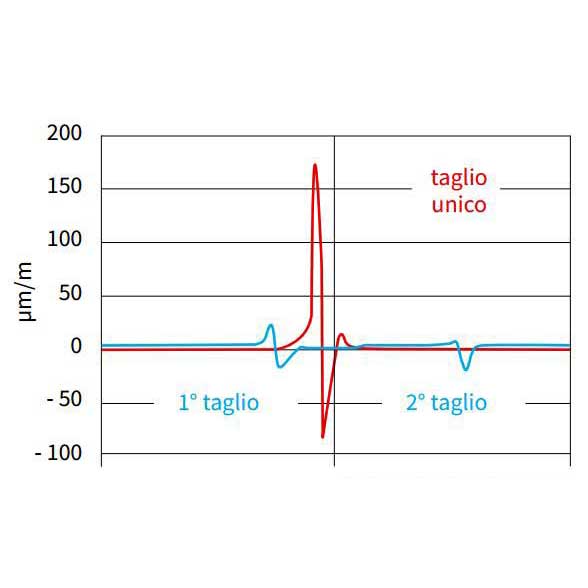

Avvertenza: Con un unico superamento della scanalatura preincisa, le tensioni di trazione e pressione possono danneggiare i componenti sensibili disposti vicino alla scanalatura. Tuttavia, già superando due volte la scanalatura preincisa e regolando al contempo la distanza della taglierina si riducono notevolmente le tensioni di trazione e pressione: in questo modo si migliora considerevolmente la qualità dei circuiti stampati popolati.

Informazioni aggiuntive

Produttore

Lunghezza taglio

Configurazione

, , ,
