MAESTRO 3E Separatore di schede manuale (450mm, FR4)

Prezzo IVA esclusaPrezzo IVA inclusa
2.875,50/pz 3.508,11/pz

Descrizione

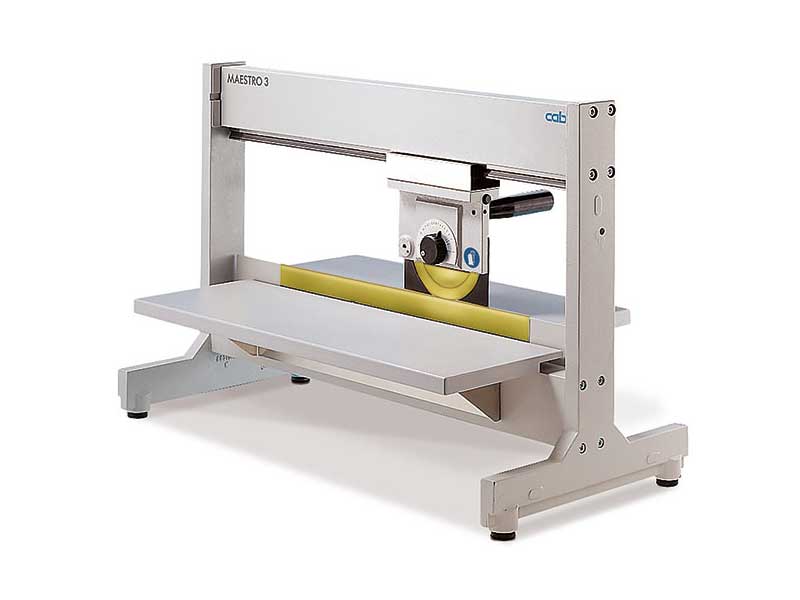

Separatore manuale di PCB MAESTRO 3E

MAESTRO 3E CabSeparatore di schede manuale con lame rivestite in titanio studiato per il taglio degli scoring.
Consente di tagliare circuiti stampati di piccole e grandi dimensioni.
Vassoio e piano di supporto sono regolabili in continuo sulla migliore posizione di lavoro.
È possibile modificare la distanza tra la lama lineare e il piano di supporto, facendo cadere al centro le strisce bordo da espellere.
Codice prodotto Cab: 8933945.

Caratteristiche

  • Settaggio: Per il taglio di FR4
  • Processo di separazione: Manuale
  • Principio di separazione: Lama circolare (lato di montaggio ), Lama lineare (lato brasatura)
  • Materiale lame: acciaio per utensili rivestito in titanio
  • Lunghezza di taglio: fino a 450 mm  –  (Disponibile su richiesta: versione per taglio fino a 600 mm, codice Cab 8935000)
  • Spessore lavorabile: da 0.8 a 3.2 mm
  • Spessore massimo dello scoring: 0.8 mm
  • Aumento della misura esterna dopo il taglio (tipico): 0.2 mm

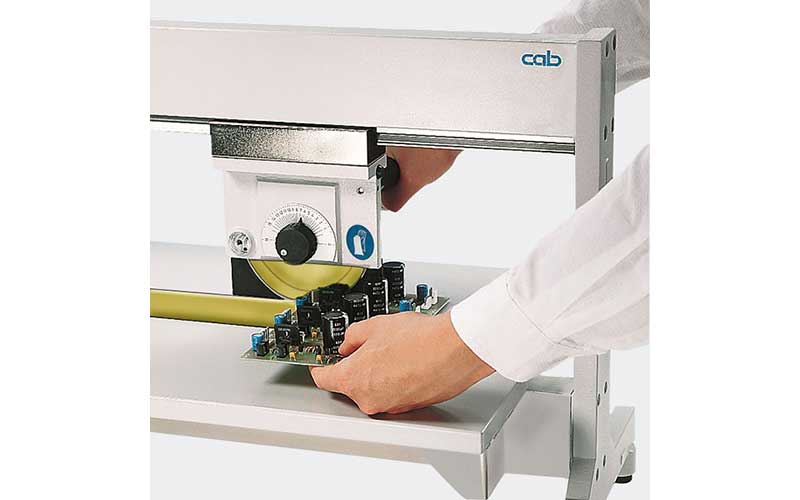

  • Sicurezza: il PCB viene posizionato con lo scoring sopra la lama lineare, mentre la lama circolare viene posizionata manualmente sopra il PCB. La distanza tra il pressore e la lama lineare viene regolata in modo che il circuito stampato possa essere tagliato solo lungo l’incisione dello scoring.
  • Omologazioni CE, FCC.

Elementi inclusi nella fornitura: Separatore di schede manuale, Chiave esagonale 2mm, Manuale utente (DE/EN).

Accessori disponibili (su richiesta, NON inclusi): 8970208.001 Dispositivo di misurazione per MAESTRO 3E/4S.

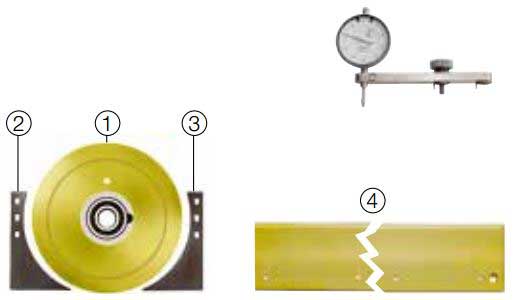

Ricambi per le parti soggette a usura:

Separatore di schede Maestro 3E 450 | Ricambi

  1. 8930509.001 Lama circolare (codice El.Mi 147038B)
  2. 8933394.001 Lama lineare 450mm (codice El.Mi 147059B)
  3. 8936615.001 Protezione (su richiesta)
  4. 8936614.001 Protezione (su richiesta).

Informazioni aggiuntive

Peso 22 kg
Dimensioni 70 × 35 × 45,5 cm
Produttore

Lunghezza taglio
