Descrizione

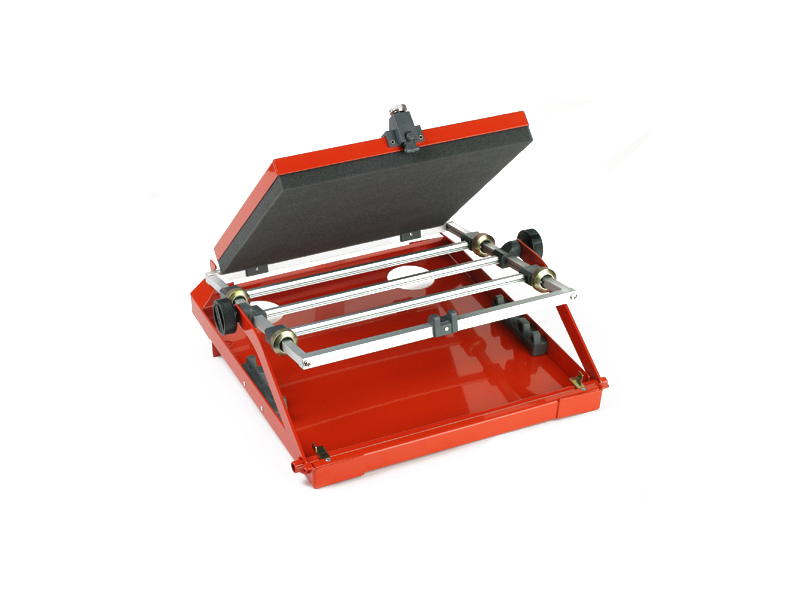

Supporto per montaggio c.s. PCSA-2

PCSA-2 – Portaschede da banco con coperchio premi-componenti in spugna ESD, completo di barra centrale fissa estraibile e 2 barre scorrevoli.
Versione aggiornata della storica serie PCSS, i portacircuiti PCSA sono stati progettati per facilitare le operazioni di montaggio in serie dei componenti sui circuiti stampati. Le parti principali del telaio sono unite ad incastro e facilmente scomponibili. Un ingegnoso meccanismo permette di regolare l’inclinazione del piano di lavoro sia da un lato che dall’altro del circuito stampato.

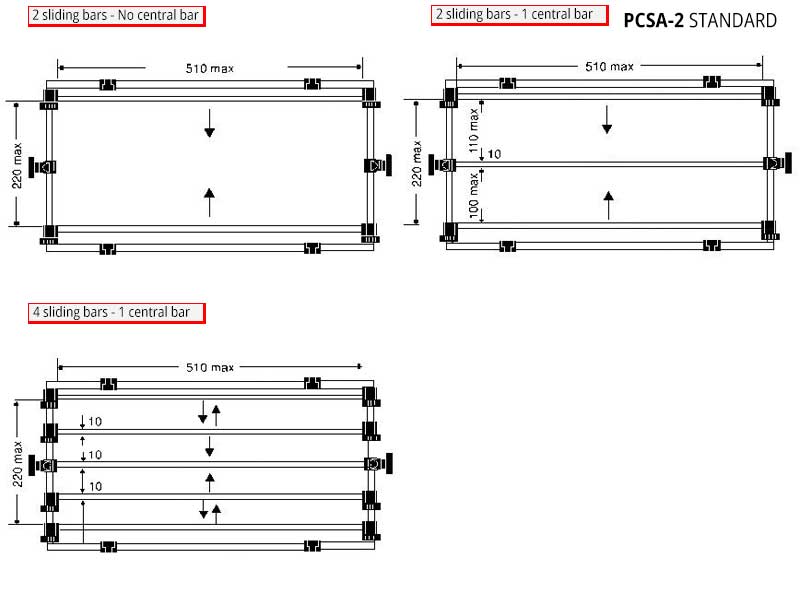

Con la barra centrale e le 2 barre scorrevoli in dotazione, PCSA-2 consente di montare fino a 2 file parallele di circuiti stampati.
Aggiungendo un maggior numero di barre scorrevoli (disponibili su richiesta) è possibile assemblare fino a 4 file parallele di schede più piccole.

Modalità di impiego

• Montare i componenti sulla scheda
• Abbassare il coperchio rivestito di spugna e chiuderlo sopra i componenti
• Il tutto può ora essere ruotato e capovolto.

Caratteristiche

• Dimensioni massime PCB lavorabili: 510 x 220 mm
• Numero massimo di barre scorrevoli alloggiabili (solo 2 incluse): 4
• Materiali: Telaio base in acciaio verniciato, Gruppo portacircuiti in alluminio, Coperchio con rivestimento in spugna ESD conduttiva.

Accessori disponibili su richieta (NON inclusi): Barre scorrevoli aggiuntive.
