Descrizione

Macchina per taglio istmi di PCB

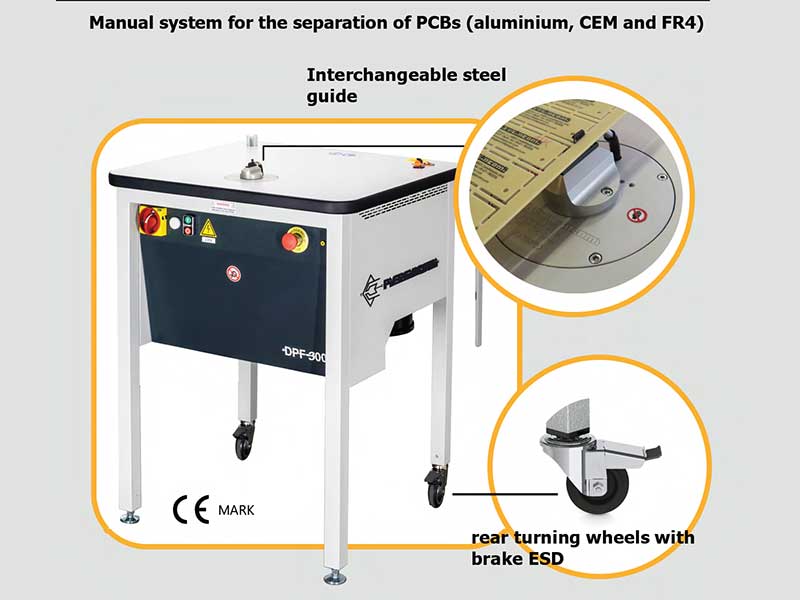

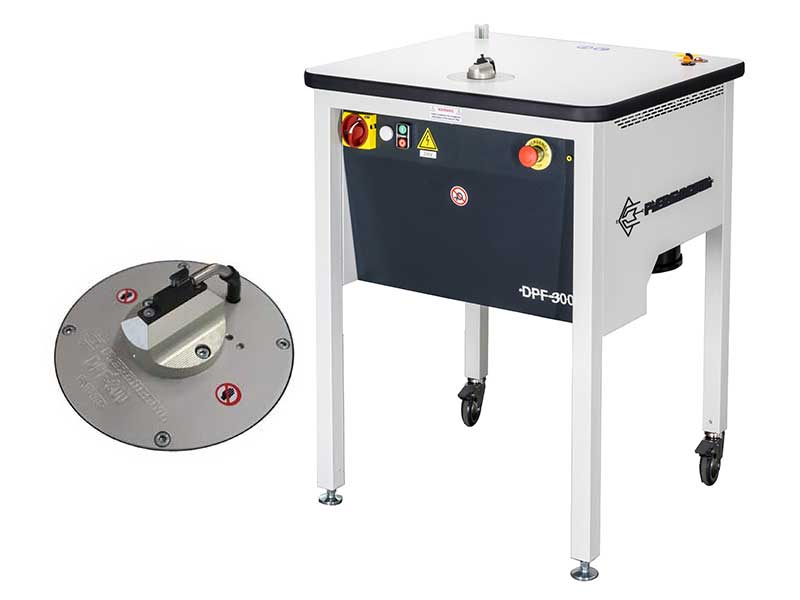

DPF-300 Piergiacomi – Sistema brevettato per la separazione manuale di schede, progettato per la depannellizzazione di piccole e medie serie di circuiti stampati.
Adatto a tutte quelle situazioni “intermedie” in cui l’utilizzo di un utensile comporterebbe costi eccessivi di manodopera, mentre l’adozione di un sistema automatico non giustificherebbe i costi di ammortamento.

DPF-300 taglia i testimoni con la stessa qualità di un separatore automatico ma a costi nettamente inferiori. La sua particolarità consiste nella possibilità di cambiare velocemente la fresa e la guida intercambiabile (progettata da Piergiacomi). La guida assiste velocemente l’operatore nella fase di posizionamento e nel trascinamento del circuito stampato fino al taglio dell’istmo/testimone. Il suo speciale design evita il danneggiamento dell’assemblato qualora l’operatore, in un’errata operazione di inserimento, non riesca a introdurla perfettamente all’interno dell’asola.
La particolare forma della guida permette una protezione totale da eventuali infortuni, nel pieno rispetto delle norme di sicurezza.
DPF-300 è stato progettato per ovviare ai fenomeni di sollecitazione, frattura e strappo delle fibre dei circuiti stampati: problemi che possono insorgere se si utilizzano per la separazione comuni lame o utensili manuali e che, con la crescente complessità e miniaturizzazione dei circuiti, vengono sempre meno tollerati.
Grazie al sistema di aspirazione integrato posizionato direttamente sopra la guida, la macchina può essere collocata facilmente in qualsiasi ambiente di lavoro.
DPF-300 è disponibile anche in versioni Custom per la depanellizzazione di circuiti stampati a forma circolare o di piccole dimensioni.
La macchina è completamente elettrica e non richiede l’utilizzo di aria compressa.

La fornitura include: Depannellizzatore DPF-300 con sistema di aspirazione integrato e cartuccia filrante, 1 x Guida standard della misura desiderata, 10 x Fresa per FR4/CEM della misura corrispondente.
Accessori disponibili (NON inclusi): Guida Custom circolare, Guida Custom corta (lunghezza 5 mm), Frese per taglio alluminio.

Caratteristiche

• Spessore PCB lavorabile: max. 4 mm
• Distanza dell’istmo dai componenti: min. 1 mm
• Taglio scoring: NO

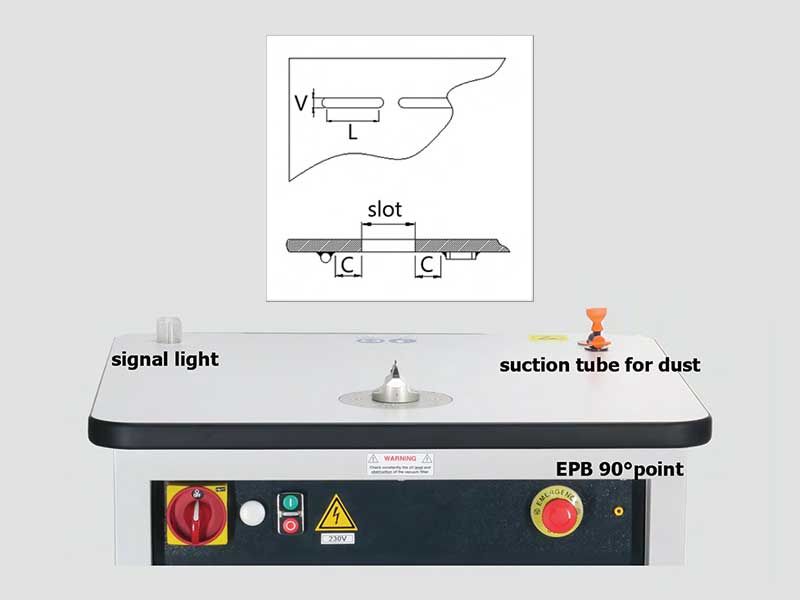

• GUIDA INTERCAMBIABILE STANDARD:
  – Materiale: Acciaio rettificato
  – Spessori disponibili (larghezza slot): da 0.8 a 3.175 mm (± 0/-0.02 mm)
  – Lunghezza slot: min. 11 mm
• FRESE PER GUIDA STANDARD:
  – Frese in metallo duro con geometria specifica per taglio FR4 e CEM (in dotazione), o ALU (su richiesta)
  – Diametri disponibili: da 0.8 a 3.175 mm
• Tensione di alimentazione: 230 V  2P + T Schuko
• Velocità massima micromandrino elettrico: 24000 giri/min.
• Vibrazioni: < 2.5 m/s² – Livello di pressione acustica (misurata dalla postazione di lavoro): 80 db (A) (+/- 3 db)
• Aspirazione elettrica integrata con filtraggio a cartuccia (1″-1/4)
• Depressione: 28 kPa (-280 mBar)
• STRUTTURA:
  – Piano in laminato ESD con EPB 90°
  – Piedini frontali ESD in acciaio zincato, Ruote posteriori ESD piroettanti (Ø 80 mm) con freno
  – Dimensioni: 64 x 70 x 95h cm – Peso: 73 kg
  – Area di lavoro necessaria: 164 x 170 cm
• Proprietà ESD: Conforme alla normativa IEC 61340-5-1.
